R3''-11 R3''-11 Bsp 60-bsp 60 Ara Nipel Rakor (SB-8888-RRN)

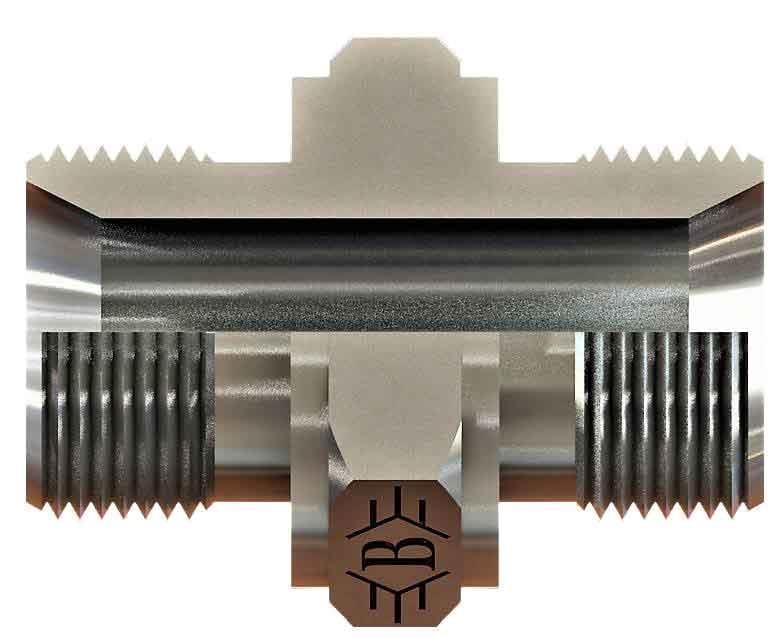

3" BSP ölçüsünde SB-8888-RRN kodlu BSP 60° - BSP 60° ara nipel, OLC hidrolik rakor serisindendir.

BSP 60° - BSP 60° ara nipel nerede kullanılır?

SB-8888-RRN, iki bağlantıyı birbirine bağlayan bir nipel / geçiş parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.

Sık sorulan sorular

SB-8888-RRN hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 3" BSP ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

Diş ölçüsü nasıl okunur?

3" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 3" boyutunda inç başına 11 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

Bu ürünün 3" BSP ucu BSP 60° konik sistemine göre sızdırmazlık sağlar. 60° konik (içe havşa) BSP bağlantıda contaya gerek yoktur; sızdırmazlığı konik oturma yüzeyleri sağlar.

SB-8888-RRN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R3"-11, Diş Ölçüsü T2 R3"-11, B 70, C 24, ØD 68, AA 91. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
