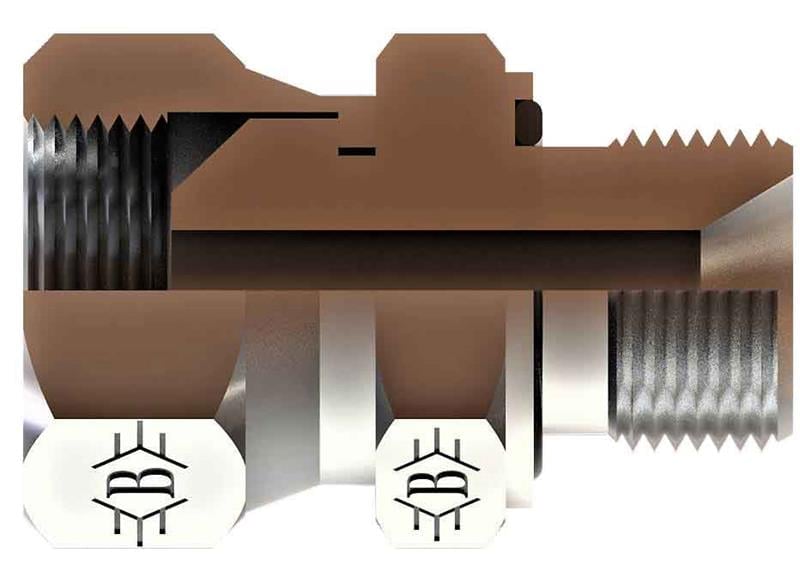

R1/8-28 R1/8-28 Bsp Blok-bsp 60 Ters Nipel (SB-1010-RRTN)

SB-1010-RRTN, 1/8" BSP ölçüsünde OLC BSP blok - BSP 60° ters nipel ürünüdür.

SB-1010-RRTN ne işe yarar?

SB-1010-RRTN, bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-1010-RRTN hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1/8" BSP ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1/8" BSP ne anlama gelir?

1/8" BSP dişte inç başına 28 diş vardır; tabloda bu ölçü R1/8-28 şeklinde yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

1/8" BSP bağlantı tarafında BSP 60° konik yapısı kullanılır. BSP somunlu rakorlar 60° koniğe oturur; somun dönerken gövde sabit kaldığı için hortum burulmadan bağlanır.

SB-1010-RRTN teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R1/8-28, Diş Ölçüsü T2 R1/8-28, B 23,5, C 9, ØD 4, A1 14, A2 14. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
