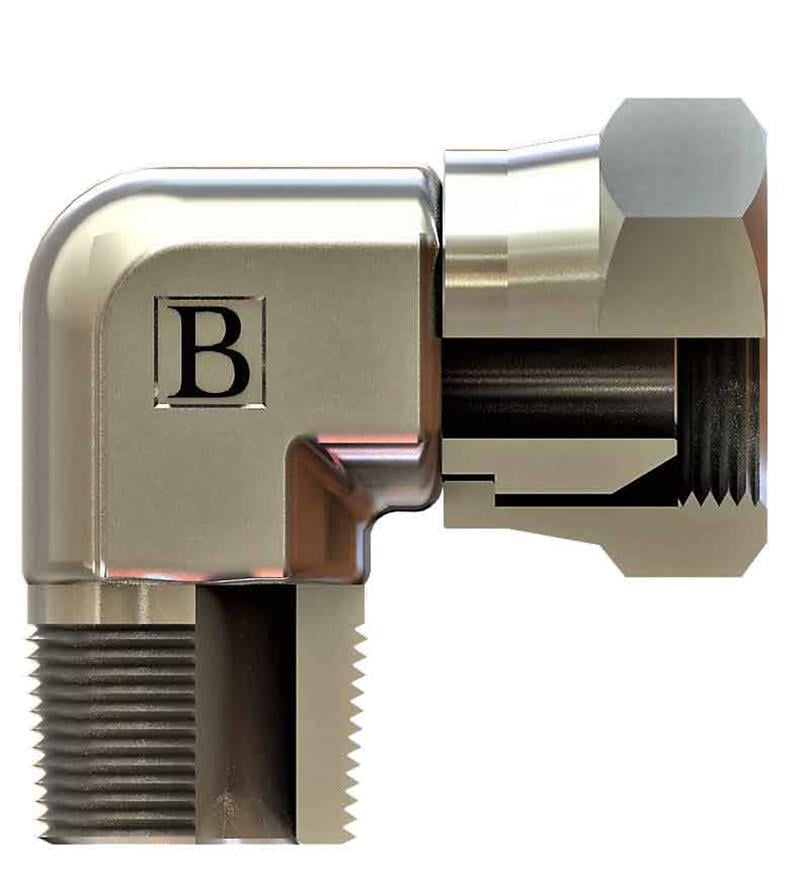

SB-1010-RTD, 1/8" NPT - 1/8" BSP ölçülerinde OLC BSP ters dirsek ürünüdür.
SB-1010-RTD ne işe yarar?
SB-1010-RTD, 1/8" NPT ve 1/8" BSP uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.
Sık sorulan sorular
SB-1010-RTD için karşı parça nasıl seçilir?
Bu ürünün bir ucu 1/8" NPT, diğer ucu 1/8" BSP bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
1/8" NPT ne anlama gelir?
1/8" NPT ölçüsündeki NPT, ABD standardındaki konik boru dişini ifade eder. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
Bağlantıda conta gerekir mi?
Bu ürünün 1/8" NPT ucu NPT konik diş sistemine göre sızdırmazlık sağlar. NPT dişler konik olduğu için aşırı sıkıldığında karşı parçayı zorlayabilir; uygun sızdırmazlık maddesiyle kontrollü sıkılmalıdır.
SB-1010-RTD teknik ölçüleri

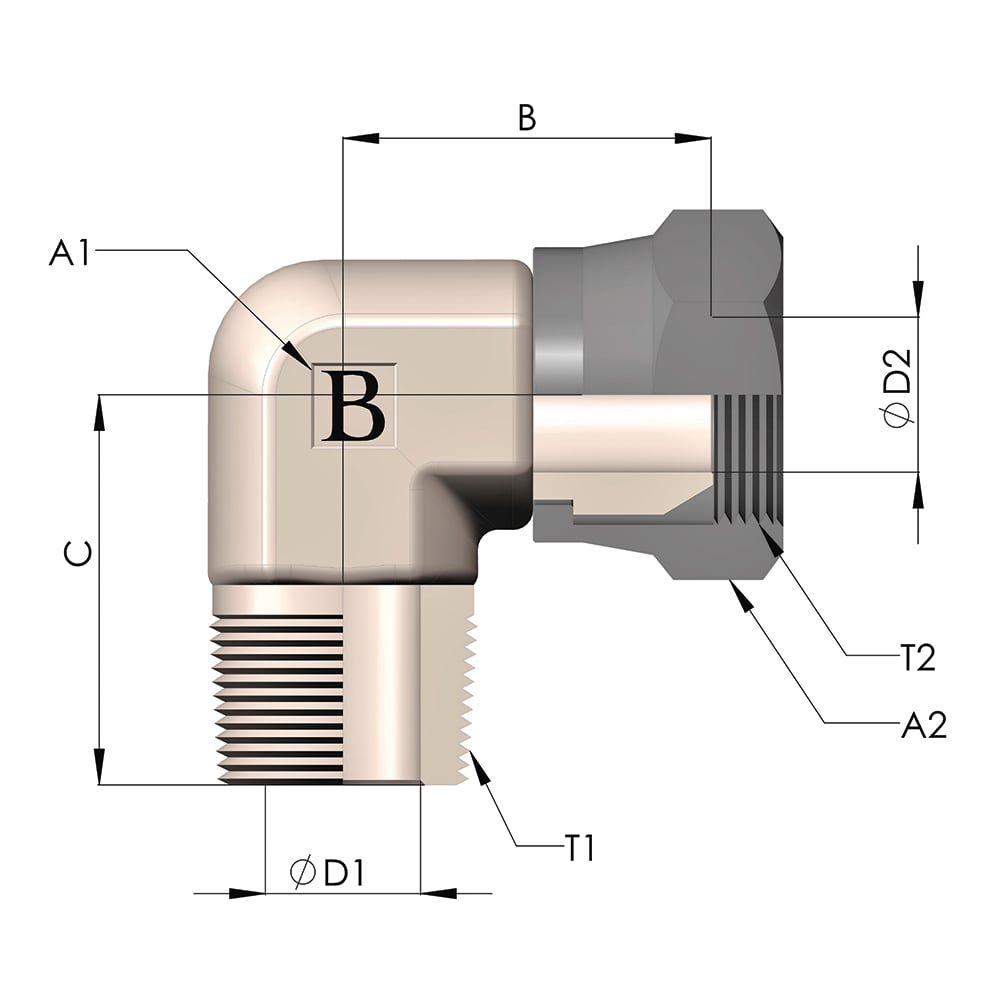

Tabloya göre Diş Ölçüsü T1 R1/8-28 NPT, SOMUN ÖLÇÜSÜ T2 R1/8-28, B 20, C 20, ØD1 4, ØD2 4, A1 12, A2 14. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
