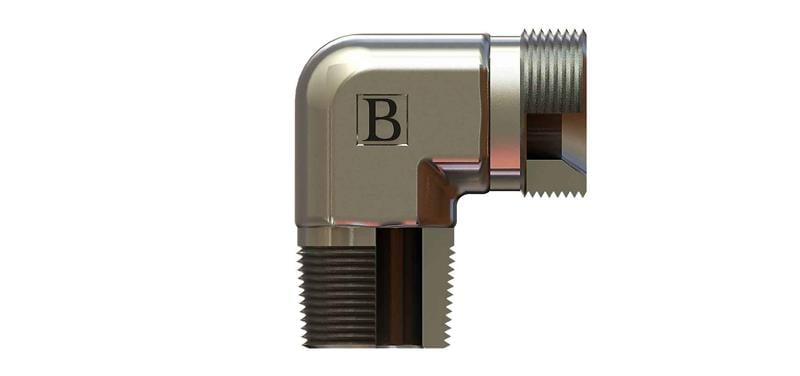

R1/8-28 Npt R1/8-28 Npt-bsp Dirsek (SB-1010-NRD)

SB-1010-NRD, 1/8" NPT - 1/8" BSP ölçülerinde OLC NPT - BSP dirsek ürünüdür.

NPT - BSP dirsek ne için kullanılır?

SB-1010-NRD, 1/8" NPT ve 1/8" BSP bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/8" NPT, diğer ucu 1/8" BSP bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

1/8" NPT, Amerikan konik boru dişidir; diş boyunca çap daraldığı için sıkıldıkça dişler birbirine kenetlenir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-1010-NRD sızdırmazlığı nasıl sağlanır?

SB-1010-NRD ürününün 1/8" NPT tarafı NPT konik diş bağlantıdır. NPT bağlantıda diş konik olduğundan sıkıldıkça kenetlenir; sızdırmazlığı tamamlamak için diş sızdırmazlık maddesi kullanılır.

SB-1010-NRD ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R1/8-28 NPT, Diş Ölçüsü T2 R1/8-28, B 20, C 20, ØD1 4, ØD2 4, AA 12. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
