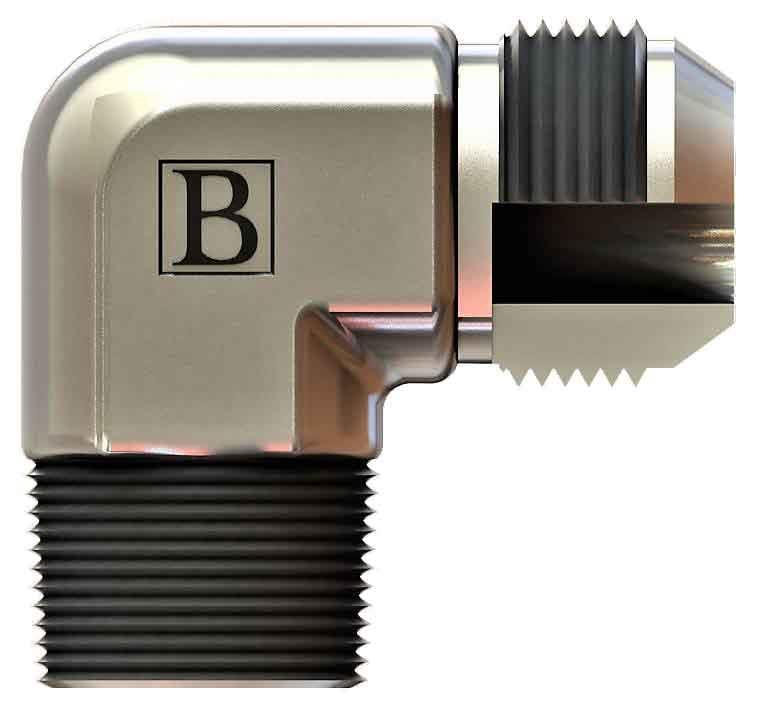

R1/8-28 Npt 7/16-20 Unf Npt-unf 90° Dirsek (SB-1011-NWD)

SB-1011-NWD, 1/8" NPT - 7/16-20 UNF ölçülerinde OLC NPT - UNF dirsek ürünüdür.

NPT - UNF dirsek ne için kullanılır?

SB-1011-NWD, 1/8" NPT ve 7/16-20 UNF bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Hortumun bükülme yarıçapını korumaya yardımcı olarak hortum ömrünü uzatır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/8" NPT, diğer ucu 7/16-20 UNF bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

1/8" NPT, Amerikan konik boru dişidir; diş boyunca çap daraldığı için sıkıldıkça dişler birbirine kenetlenir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bağlantıda conta gerekir mi?

1/8" NPT bağlantı tarafında NPT konik diş yapısı kullanılır. NPT dişler konik olduğu için aşırı sıkıldığında karşı parçayı zorlayabilir; uygun sızdırmazlık maddesiyle kontrollü sıkılmalıdır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

SB-1011-NWD ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 1/8-28 NPT, Diş Ölçüsü T2 7/16-20-UNF, B 20, C 20, ØD1 4,5, ØD2 4, AA 12. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/8" NPT) ve bağlantı standardını montajdan önce kontrol edin.
• NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
