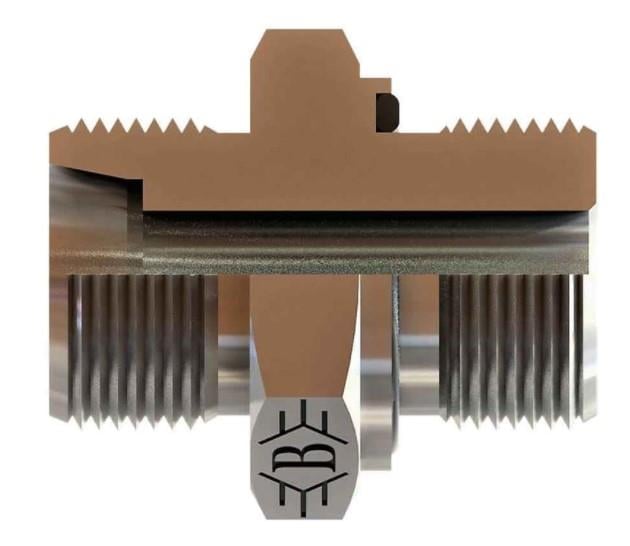

SB-1012-RMNP-L, 1/8" BSP - M18x1,5 ölçülerinde OLC BSP blok - metrik 24° nipel (perflexli) ürünüdür. L (hafif) seri, 12 mm boru içindir.
BSP blok - metrik 24° nipel (perflexli) nerede kullanılır?
SB-1012-RMNP-L, 1/8" BSP ile M18x1,5 bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.
Sık sorulan sorular
SB-1012-RMNP-L için karşı parça nasıl seçilir?
Bu ürünün bir ucu 1/8" BSP, diğer ucu M18x1,5 bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 12 mm dış çaplı boru (L (hafif) seri) kullanılır.
Bu bağlantı nasıl sızdırmazlık sağlar?
1/8" BSP bağlantı tarafında BSP blok yapısı kullanılır. Blok (düz ağızlı) BSP uçta sızdırmazlık dişte değil, porta dayanan alın yüzeyinde sağlanır; bu yüzden araya uygun bir conta gerekir. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 12 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-1012-RMNP-L ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü 1 R1/8-28, Diş Ölçüsü 2 M18X1,5, Boru Çapı 12 mm, Boru Serisi L (hafif seri). Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (1/8" BSP) ve bağlantı standardını montajdan önce kontrol edin.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
