M16x1,5 - 1/8" BSP ölçülerinde SB-1010-RMNP-L kodlu BSP blok - metrik 24° nipel (perflexli), OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
BSP blok - metrik 24° nipel (perflexli) nerede kullanılır?
SB-1010-RMNP-L, M16x1,5 ile 1/8" BSP bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.
Sık sorulan sorular
SB-1010-RMNP-L için karşı parça nasıl seçilir?
Bu ürünün bir ucu M16x1,5, diğer ucu 1/8" BSP bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 10 mm dış çaplı boru (L (hafif) seri) kullanılır.
M16x1,5 dişi nasıl tanınır?
M16x1,5 metrik diştir: 16 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
L ve S seri arasındaki fark nedir?
Bu ürün L (hafif) seridir ve 10 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Somun, yüksük ve gövde aynı seriden seçilmelidir.
Tablodaki harfler neyi gösterir?

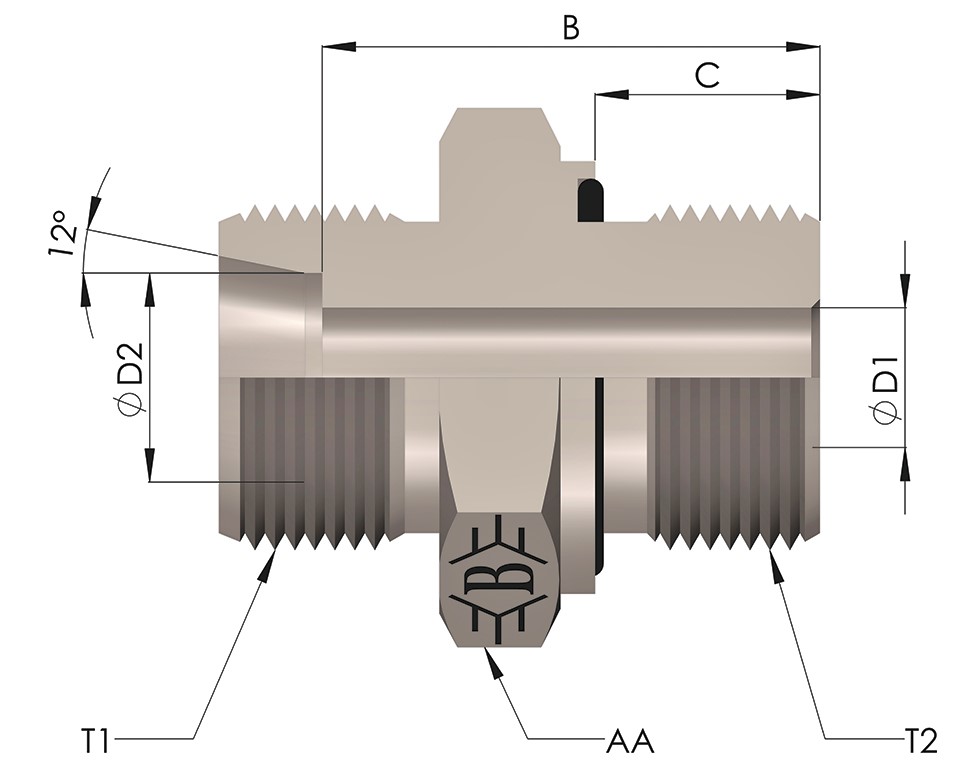

Tabloya göre Diş Ölçüsü T1 M16X1,5, Diş Ölçüsü T2 R1/8-28, B 18,5, C 8, ØD1 4, ØD2 10, AA 17. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M16x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
