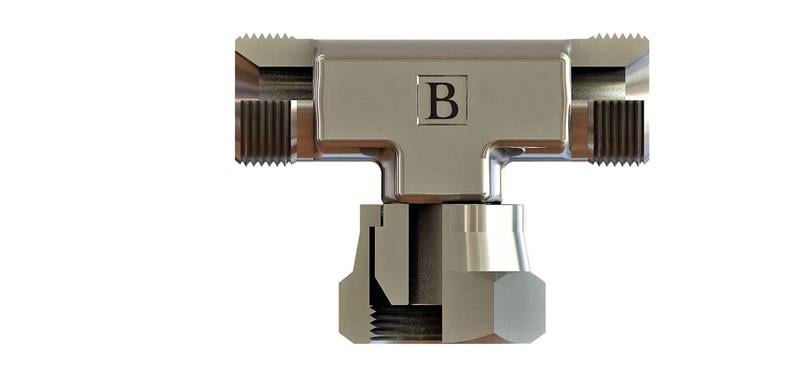

R1/8-28 Bsp Orta Bacak T Rakor (SB-1010-ROT)

SB-1010-ROT, 1/8" BSP ölçüsünde OLC BSP orta bacak T rakor ürünüdür.

BSP orta bacak T rakor ne için kullanılır?

SB-1010-ROT, 1/8" BSP bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1/8" BSP ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

1/8" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1/8" boyutunda inç başına 28 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-1010-ROT ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R1/8-28, B 19,5, C 19,5, ØD 4,5, A1 12, A2 14. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
