R1/8-28 Bsp Dişi Dirsek (SB-1010-DD)

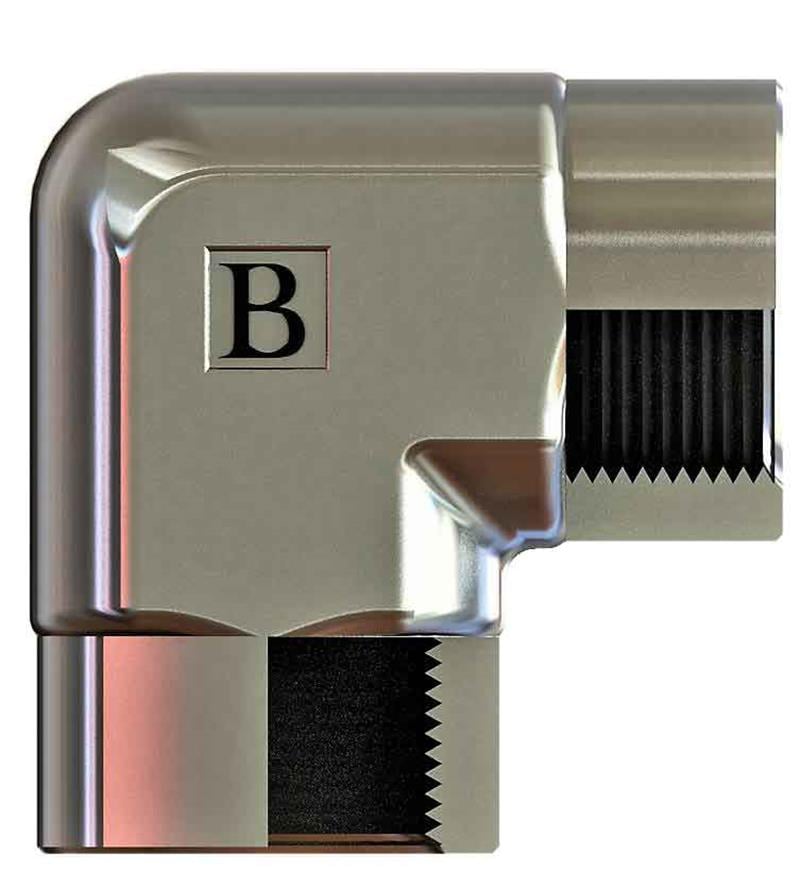

SB-1010-DD, 1/8" BSP ölçüsünde OLC BSP dişi dirsek ürünüdür.

BSP dişi dirsek nerede kullanılır?

SB-1010-DD, 1/8" BSP bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1/8" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1/8" BSP ne anlama gelir?

1/8" BSP ölçüsündeki "-28" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-1010-DD ölçüleri nelerdir?

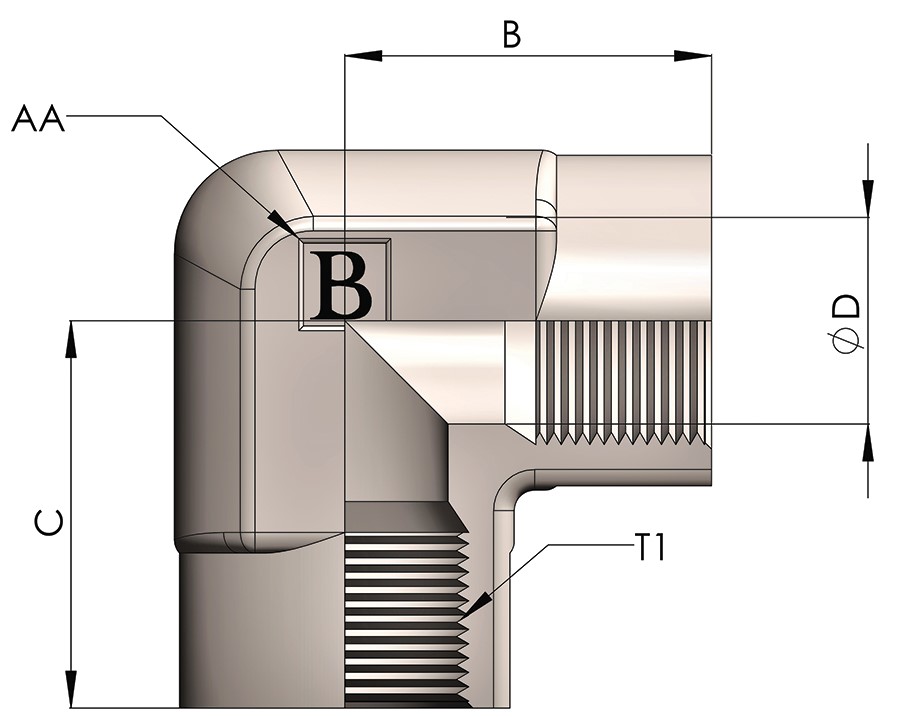

Tabloya göre Diş Ölçüsü T1 R1/8-28, B 20, C 20, ØD 8,5, AA 15. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/8" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
