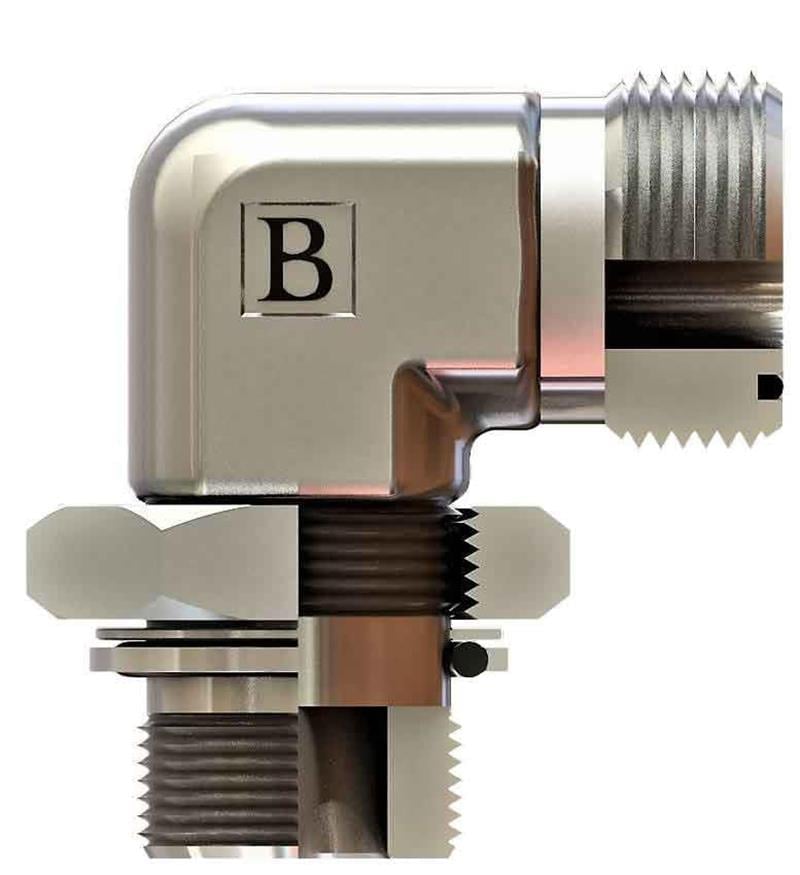

R1/8-28 9/16-18 Bsp-orfs 90° Kontralı Dirsek (SB-1014-ROKD)

SB-1014-ROKD, 1/8" BSP - 9/16-18 ORFS ölçülerinde OLC BSP - ORFS kontralı dirsek ürünüdür.

SB-1014-ROKD ne işe yarar?

SB-1014-ROKD, 1/8" BSP ve 9/16-18 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Mobil makinelerde hortumları gövdeye paralel yönlendirmek için kullanılır.

Sık sorulan sorular

Kontralı dirsek nasıl monte edilir?

Gövde, kontra somun geride olacak şekilde porta vidalanır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somunu sıkarken gövdeyi anahtarla tutmak, ayarlanan yönün kaymasını önler.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/8" BSP, diğer ucu 9/16-18 ORFS bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1/8" BSP dişi nasıl tanınır?

1/8" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1/8" boyutunda inç başına 28 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

SB-1014-ROKD ürününün 9/16-18 ORFS tarafı ORFS bağlantıdır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/8" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Kontra somunu sıkarken gövdeyi anahtarla tutun.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
