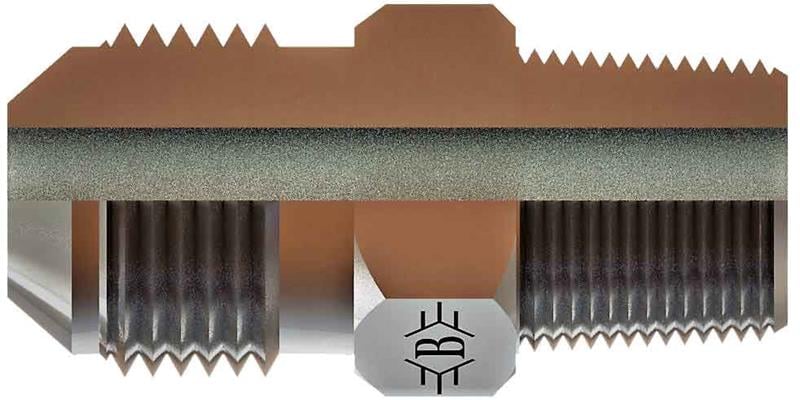

SB-1011-NWN, 1/8" NPT - 7/16-20 UNF ölçülerinde OLC NPT - UNF 37° nipel ürünüdür.
SB-1011-NWN ne işe yarar?
SB-1011-NWN, 1/8" NPT ile 7/16-20 UNF bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Hidrolik ünite, valf bloğu ve iş makinesi tesisatında yaygın bir bağlantı elemanıdır.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bir ucu 1/8" NPT, diğer ucu 7/16-20 UNF bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
1/8" NPT ne anlama gelir?
1/8" NPT konik bir diştir; sızdırmazlığın bir kısmı dişlerin birbirine sıkışmasıyla sağlanır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-1011-NWN sızdırmazlığı nasıl sağlanır?
1/8" NPT bağlantı tarafında NPT konik diş yapısı kullanılır. NPT konik diştir; sızdırmazlık dişlerin birbirine sıkışmasıyla sağlandığı için dişlere uygun sızdırmazlık bandı veya sıvı sızdırmazlık maddesi uygulanır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.
SB-1011-NWN ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 1/8-28 NPT, Diş Ölçüsü T2 7/16-20, B 29, ØD 4,5, AA 12. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
