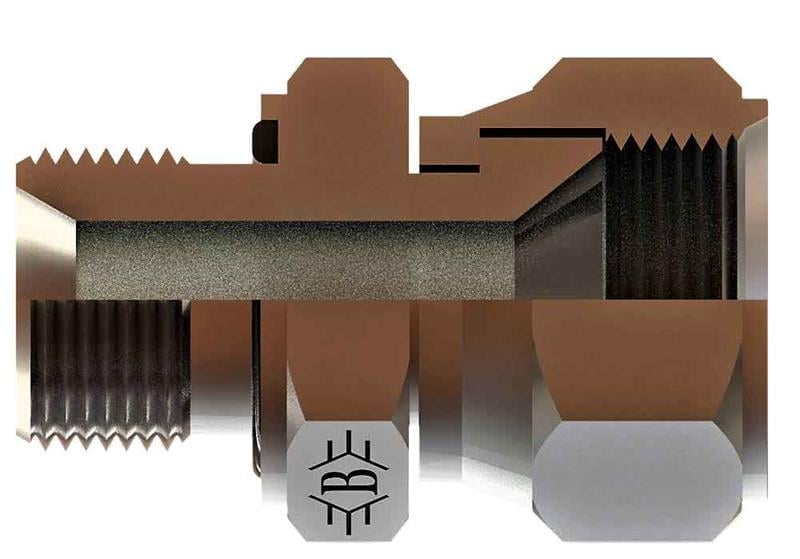

R1/8-28 7/16-20 Bsp-unf Ters Nipel (SB-1011-RWTN)

SB-1011-RWTN, 1/8" BSP - 7/16-20 UNF ölçülerinde OLC BSP - UNF ters nipel ürünüdür.

BSP - UNF ters nipel ne için kullanılır?

SB-1011-RWTN, 1/8" BSP ve 7/16-20 UNF uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/8" BSP, diğer ucu 7/16-20 UNF bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1/8" BSP ne anlama gelir?

1/8" BSP ölçüsündeki "-28" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-1011-RWTN sızdırmazlığı nasıl sağlanır?

7/16-20 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-1011-RWTN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R1/8-28, Diş Ölçüsü T2 7/16-20, B 22,5, C 9, ØD 4, A1 14, A2 16. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
