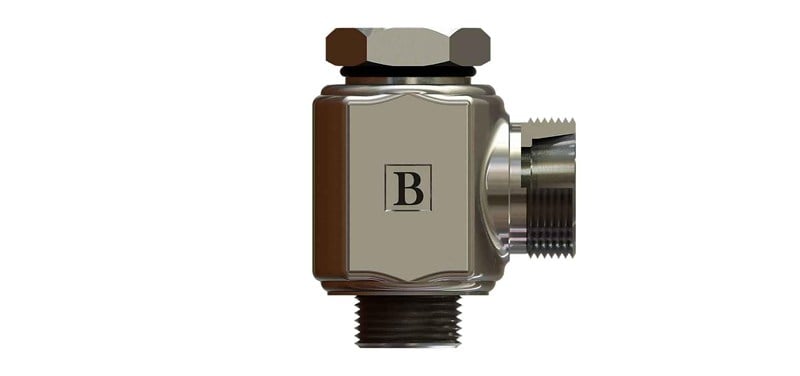

M18x1,5 ölçüsünde SB-1310-RMDD-S kodlu BSP metrik döner dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.
BSP metrik döner dirsek nerede kullanılır?
SB-1310-RMDD-S, M18x1,5 bağlantılı porta bağlandıktan sonra çıkış yönü ayarlanabilen döner dirsek rakordur. Sıkışık alanlarda hattın port çıkışından istenen yöne alınması için kullanılır. Hortumların gövdeye paralel yönlendirilmesini kolaylaştırır.
Sık sorulan sorular
SB-1310-RMDD-S için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M18x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 10 mm dış çaplı boru (S (ağır) seri) kullanılır.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1310-RMDD-S ürününün M18x1,5 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
S (ağır) seri ne anlama gelir?
Bu ürün S (ağır) seridir ve 10 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü 1 R1/4-20, Diş Ölçüsü 2 M18X1,5, Boru Çapı 10 mm, Boru Serisi S (ağır seri). Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
