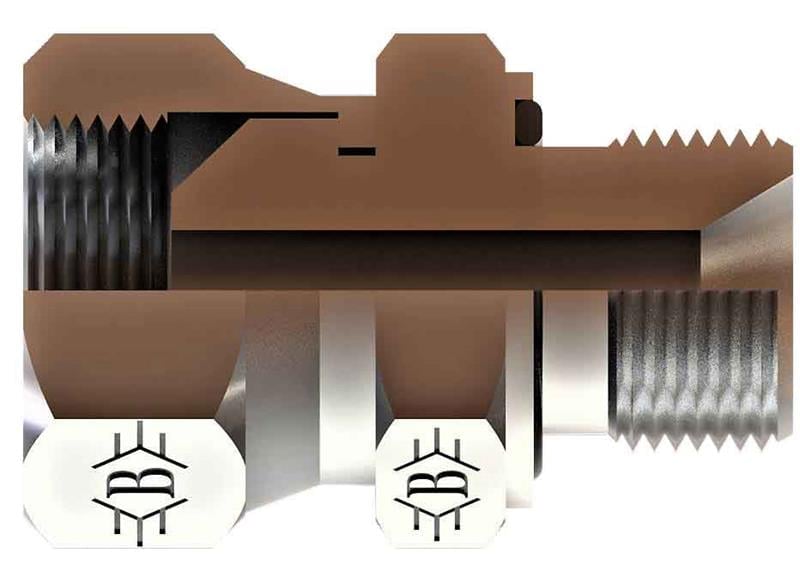

R1/4-19 R1/4-19 Bsp Blok-bsp 60 Ters Nipel (SB-1313-RRTN)

OLC SB-1313-RRTN: 1/4" BSP ölçüsünde BSP blok - BSP 60° ters nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP blok - BSP 60° ters nipel nerede kullanılır?

SB-1313-RRTN, bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-1313-RRTN için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1/4" BSP ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1/4" BSP dişi nasıl tanınır?

1/4" BSP dişte inç başına 19 diş vardır; tabloda bu ölçü R1/4-19 şeklinde yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-1313-RRTN sızdırmazlığı nasıl sağlanır?

SB-1313-RRTN ürününün 1/4" BSP tarafı BSP 60° konik bağlantıdır. 60° konik (içe havşa) BSP bağlantıda contaya gerek yoktur; sızdırmazlığı konik oturma yüzeyleri sağlar.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R1/4-19, Diş Ölçüsü T2 R1/4-19, B 31, C 11, ØD 5,5, A1 19, A2 17. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
