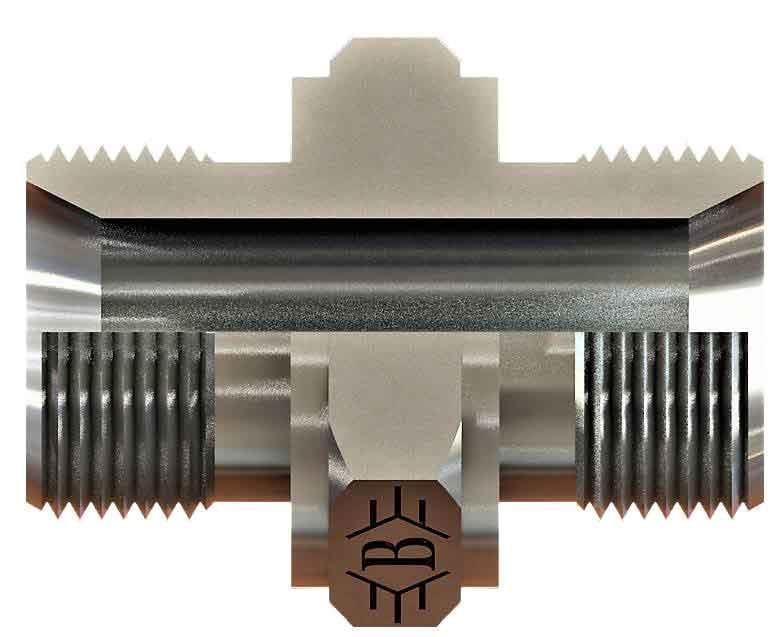

R1/4-19 R1/4-19 Bsp 60-bsp 60 Ara Nipel Rakor (SB-1313-RRN)

OLC SB-1313-RRN: 1/4" BSP ölçüsünde BSP 60° - BSP 60° ara nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP 60° - BSP 60° ara nipel nerede kullanılır?

SB-1313-RRN, iki bağlantıyı birbirine bağlayan bir nipel / geçiş parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1/4" BSP ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1/4" BSP ne anlama gelir?

1/4" BSP ölçüsündeki "-19" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1313-RRN ürününün 1/4" BSP tarafı BSP 60° konik bağlantıdır. BSP 60° bağlantılarda sızdırmazlık, 60° konik yüzeylerin metal-metal temasıyla sağlanır; somun sıkıldıkça konik yüzeyler birbirine bastırılır.

SB-1313-RRN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R1/4-19, Diş Ölçüsü T2 R1/4-19, B 30,5, C 11, ØD 6, AA 19. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
