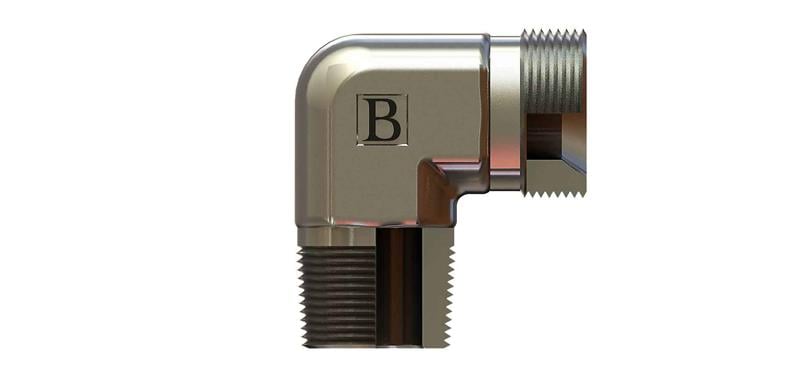

R1/4-19 Npt R1/4-19 Npt-bsp Dirsek (SB-1313-NRD)

OLC SB-1313-NRD: 1/4" NPT - 1/4" BSP ölçülerinde NPT - BSP dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

NPT - BSP dirsek ne için kullanılır?

SB-1313-NRD, 1/4" NPT ve 1/4" BSP bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.

Sık sorulan sorular

SB-1313-NRD hangi bağlantılara uyar?

Bu ürünün bir ucu 1/4" NPT, diğer ucu 1/4" BSP bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1/4" NPT ne anlama gelir?

1/4" NPT ölçüsündeki NPT, ABD standardındaki konik boru dişini ifade eder. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-1313-NRD sızdırmazlığı nasıl sağlanır?

Bu ürünün 1/4" NPT ucu NPT konik diş sistemine göre sızdırmazlık sağlar. NPT konik diştir; sızdırmazlık dişlerin birbirine sıkışmasıyla sağlandığı için dişlere uygun sızdırmazlık bandı veya sıvı sızdırmazlık maddesi uygulanır.

Tablodaki harfler neyi gösterir?

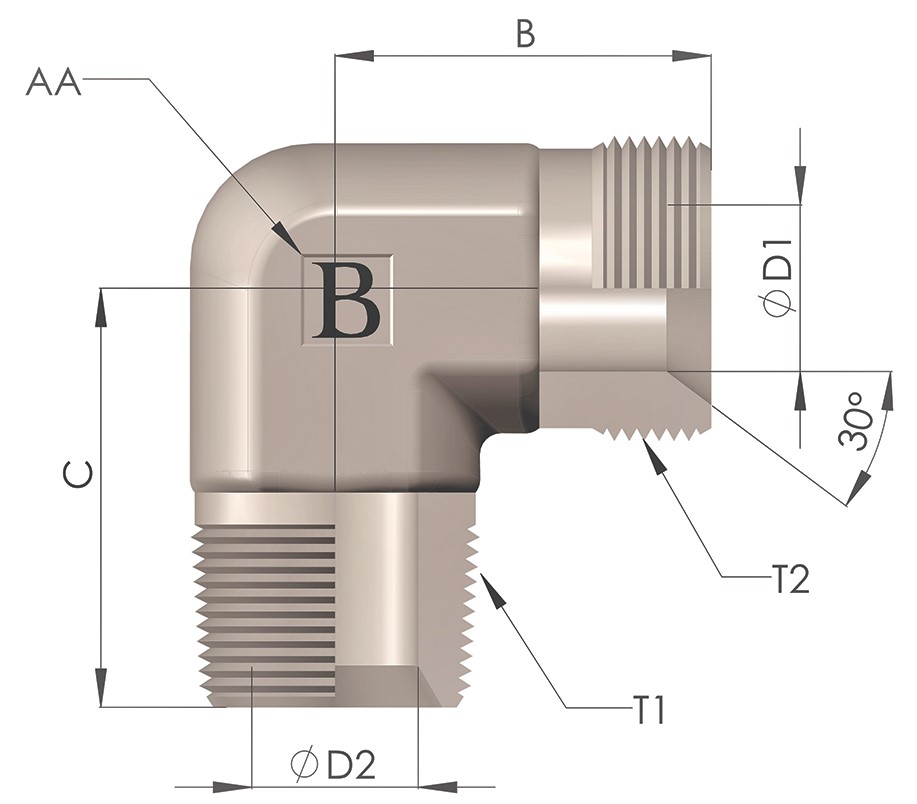

Tabloya göre Diş Ölçüsü T1 R1/4-19 NPT, Diş Ölçüsü T2 R1/4-19, B 20,5, C 28, ØD1 7, ØD2 7, AA 14. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
