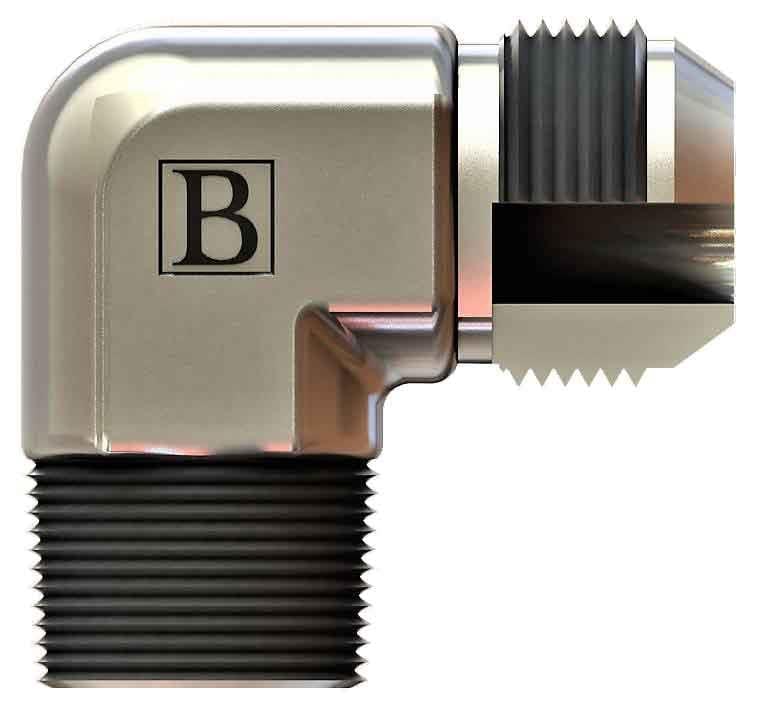

SB-1314-NWD, 1/4" NPT - 9/16-18 UNF ölçülerinde OLC NPT - UNF dirsek ürünüdür.
SB-1314-NWD ne işe yarar?
SB-1314-NWD, 1/4" NPT ve 9/16-18 UNF bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bir ucu 1/4" NPT, diğer ucu 9/16-18 UNF bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.
Diş ölçüsü nasıl okunur?
1/4" NPT ölçüsündeki NPT, ABD standardındaki konik boru dişini ifade eder. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.
Bağlantıda conta gerekir mi?
1/4" NPT bağlantı tarafında NPT konik diş yapısı kullanılır. NPT konik diştir; sızdırmazlık dişlerin birbirine sıkışmasıyla sağlandığı için dişlere uygun sızdırmazlık bandı veya sıvı sızdırmazlık maddesi uygulanır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 1/4-19 NPT, Diş Ölçüsü T2 9/16-18-UNF, B 25, C 29, ØD1 6,5, ØD2 7, AA 17. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
