R1/4-19 Npt 3/4-16 Unf Npt-unf 90° Dirsek (SB-1319-NWD)

SB-1319-NWD, 1/4" NPT - 3/4-16 UNF ölçülerinde OLC NPT - UNF dirsek ürünüdür.

SB-1319-NWD ne işe yarar?

SB-1319-NWD, 1/4" NPT ve 3/4-16 UNF bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/4" NPT, diğer ucu 3/4-16 UNF bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

3/4-16 UNF dişi nasıl tanınır?

3/4-16 UNF ifadesinde 3/4" nominal diş çapını, 16 ise inç başına diş sayısını gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1319-NWD ürününün 3/4-16 UNF tarafı JIC 37° (UNF) bağlantıdır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar. NPT bağlantıda diş konik olduğundan sıkıldıkça kenetlenir; sızdırmazlığı tamamlamak için diş sızdırmazlık maddesi kullanılır.

SB-1319-NWD ölçüleri nelerdir?

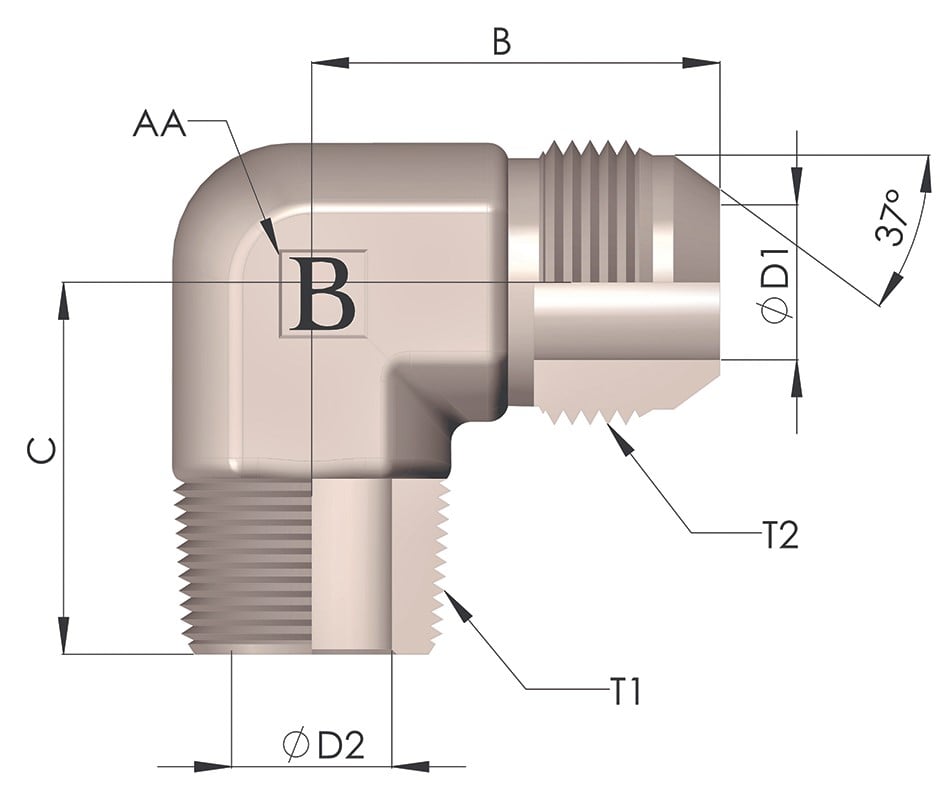

Tabloya göre Diş Ölçüsü T1 1/4-19 NPT, Diş Ölçüsü T2 3/4-16-UNF, B 30, C 30, ØD1 9, ØD2 7, AA 17. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• NPT bağlantıyı aşırı sıkmayın; konik diş karşı parçayı zorlayabilir.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
