R1/4-19 M30x2 20s M30x2 20s Bsp Metrik Opsiyonel Ters T (SB-1320-RMTOP)

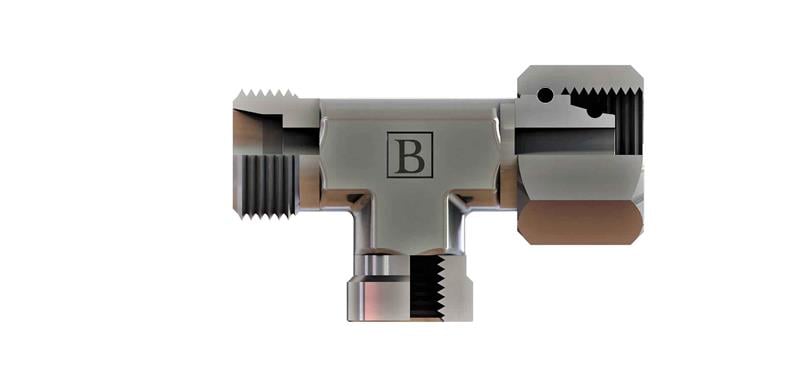

OLC SB-1320-RMTOP: 1/4" BSP - M30x2 ölçülerinde BSP - metrik opsiyonel ters T. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP - metrik opsiyonel ters T ne için kullanılır?

SB-1320-RMTOP, 1/4" BSP ve M30x2 bağlantılı porta bağlandıktan sonra çıkış yönü ayarlanabilen opsiyonel T rakordur. Sıkışık alanlarda hattın port çıkışından istenen yöne alınması için kullanılır. Montaj sonrası ayar gerektiren tesisatta tercih edilir.

Sık sorulan sorular

SB-1320-RMTOP için karşı parça nasıl seçilir?

Bu ürünün bir ucu 1/4" BSP, diğer ucu M30x2 bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 20 mm dış çaplı boru kullanılır.

Diş ölçüsü nasıl okunur?

1/4" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1/4" boyutunda inç başına 19 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

M30x2 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
