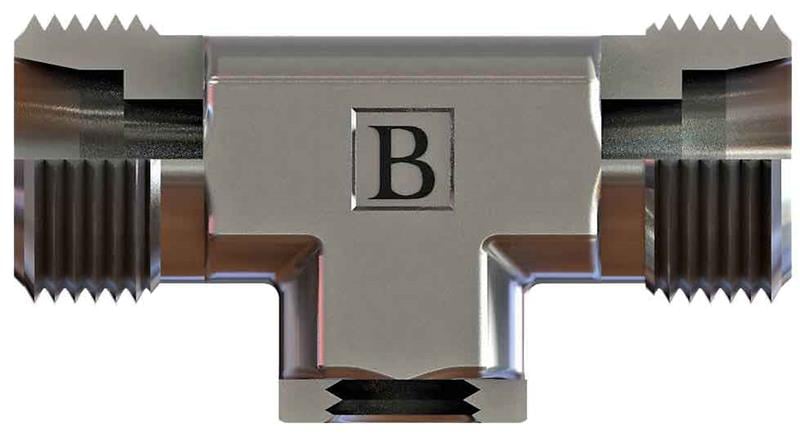

R1/4-19 M30x2 20s M30x2 20s Bsp Metrik Opsiyonel Erkek T (SB-1320-RMEOP)

OLC SB-1320-RMEOP: 1/4" BSP - M30x2 ölçülerinde BSP - metrik opsiyonel erkek T. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-1320-RMEOP ne işe yarar?

SB-1320-RMEOP, 1/4" BSP ve M30x2 bağlantılı porta bağlandıktan sonra çıkış yönü ayarlanabilen opsiyonel T rakordur. Gövdenin çıkış yönü, bağlantı tamamlanmadan önce istenen konuma çevrilebilir. Valf bloğu ve pompa çıkışlarında yaygın olarak kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/4" BSP, diğer ucu M30x2 bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 20 mm dış çaplı boru kullanılır.

Diş ölçüsü nasıl okunur?

M30x2 metrik diştir: 30 mm nominal çap ve 2 mm diş adımı (hatve) anlamına gelir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

SB-1320-RMEOP ürününün M30x2 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
