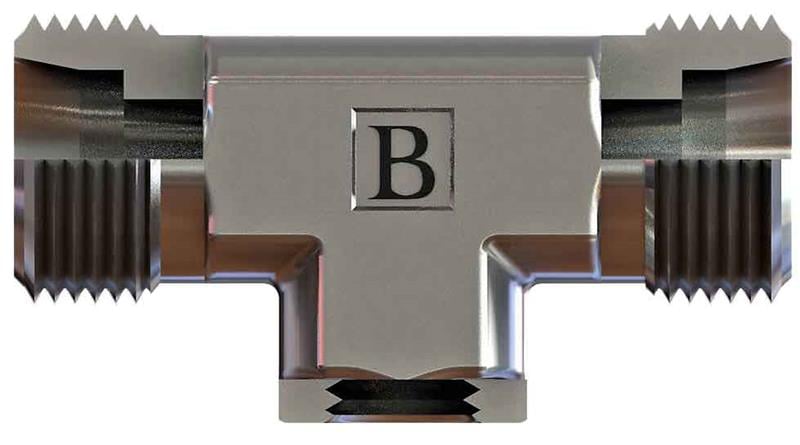

R1/4-19 M24x1.5 16s M24x1.5 16s Bsp Metrik Opsiyonel Erkek T (SB-1316-RMEOP)

SB-1316-RMEOP, 1/4" BSP - M24x1 ölçülerinde OLC BSP - metrik opsiyonel erkek T ürünüdür.

SB-1316-RMEOP ne işe yarar?

SB-1316-RMEOP, 1/4" BSP ve M24x1 bağlantılı porta bağlandıktan sonra çıkış yönü ayarlanabilen opsiyonel T rakordur. Sıkışık alanlarda hattın port çıkışından istenen yöne alınması için kullanılır. Hortumların gövdeye paralel yönlendirilmesini kolaylaştırır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/4" BSP, diğer ucu M24x1 bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 16 mm dış çaplı boru kullanılır.

1/4" BSP ne anlama gelir?

1/4" BSP ölçüsündeki "-19" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-1316-RMEOP sızdırmazlığı nasıl sağlanır?

Bu ürünün M24x1 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
