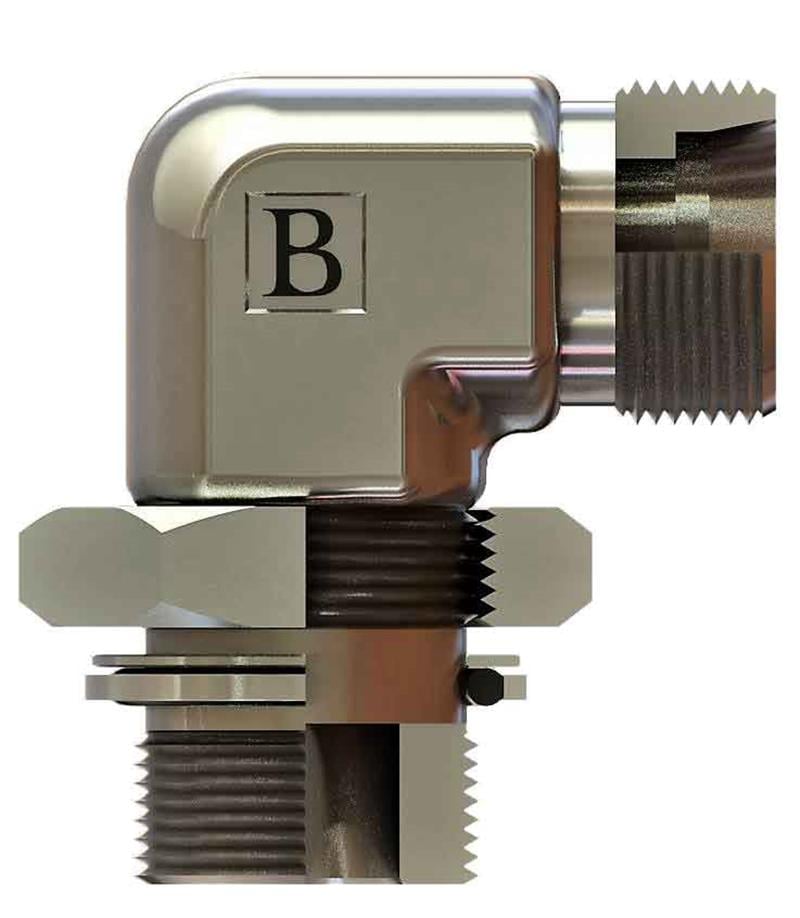

OLC SB-1312-RMKD-L: 1/4" BSP - M18x1,5 ölçülerinde BSP - metrik kontralı dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
SB-1312-RMKD-L ne işe yarar?
SB-1312-RMKD-L, 1/4" BSP ve M18x1,5 bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Mobil makinelerde hortumları gövdeye paralel yönlendirmek için kullanılır.
Sık sorulan sorular
SB-1312-RMKD-L yönü nasıl ayarlanır?
Kontra somun gevşek konumdayken dirsek porta takılır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somunu sıkarken gövdeyi anahtarla tutmak, ayarlanan yönün kaymasını önler.
1/4" BSP dişi nasıl tanınır?
1/4" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1/4" boyutunda inç başına 19 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1312-RMKD-L ürününün M18x1,5 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
SB-1312-RMKD-L ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 R1/4-19, Diş Ölçüsü T2 M18X1,5, B 18,9, C 26, ØD1 10, ØD2 12, ØD3 20, A1 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (1/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Kontra somunu sıkarken gövdeyi anahtarla tutun.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
