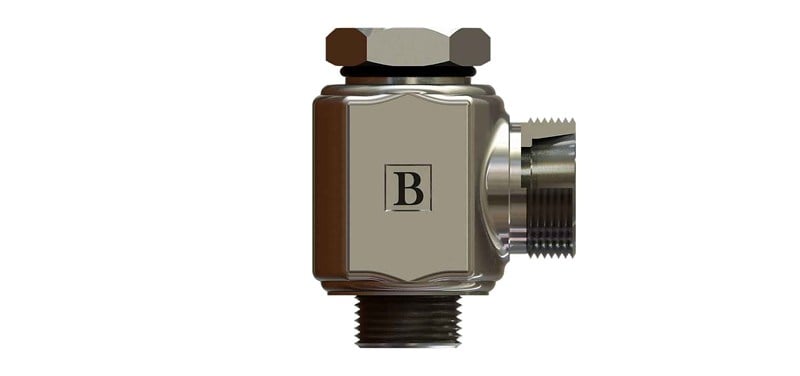

OLC SB-1308-RMDD-S: 1/4" BSP - M16x1,5 ölçülerinde BSP metrik döner dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
BSP metrik döner dirsek nerede kullanılır?
SB-1308-RMDD-S, 1/4" BSP ve M16x1,5 bağlantılı porta bağlandıktan sonra çıkış yönü ayarlanabilen döner dirsek rakordur. Gövdenin çıkış yönü, bağlantı tamamlanmadan önce istenen konuma çevrilebilir. Montaj sonrası ayar gerektiren tesisatta tercih edilir.
Sık sorulan sorular
SB-1308-RMDD-S hangi bağlantılara uyar?
Bu ürünün bir ucu 1/4" BSP, diğer ucu M16x1,5 bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 8 mm dış çaplı boru (S (ağır) seri) kullanılır.
M16x1,5 dişi nasıl tanınır?
M16x1,5 ifadesindeki 16 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
S (ağır) seri ne anlama gelir?
Bu ürün S (ağır) seridir ve 8 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-1308-RMDD-S ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü 1 R1/4-19, Diş Ölçüsü 2 M16X1,5, Boru Çapı 8 mm, Boru Serisi S (ağır seri). Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
