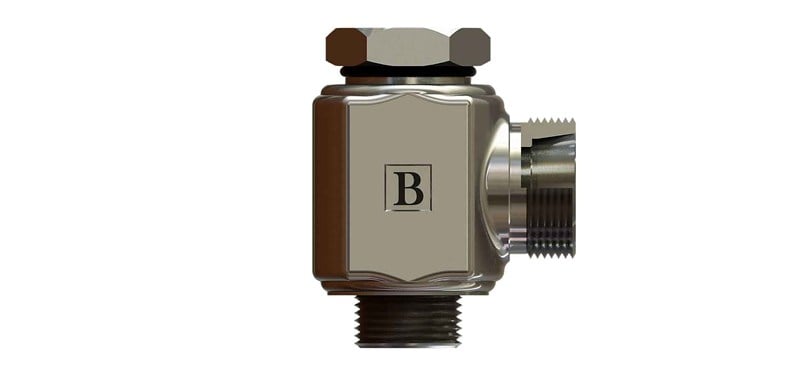

OLC SB-1310-RMDD-L: M16x1,5 ölçüsünde BSP metrik döner dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
BSP metrik döner dirsek nerede kullanılır?
SB-1310-RMDD-L, M16x1,5 bağlantılı porta bağlandıktan sonra çıkış yönü ayarlanabilen döner dirsek rakordur. Gövdenin çıkış yönü, bağlantı tamamlanmadan önce istenen konuma çevrilebilir. Montaj sonrası ayar gerektiren tesisatta tercih edilir.
Sık sorulan sorular
Diş ölçüsü nasıl okunur?
M16x1,5 metrik diştir: 16 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
Bağlantıda conta gerekir mi?
Bu ürünün M16x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
SB-1310-RMDD-L kodundaki "L" ne demek?
Bu ürün L (hafif) seridir ve 10 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Tablodaki harfler neyi gösterir?
Tabloya göre CİVATA ÖLÇÜSÜ T1 R1/4-19-RMDD-L, Diş Ölçüsü T2 M16X1,5, Boru Çapı (ØD2) 10, ØD1 8, ØD3 5, B 15,5, E 14, C 29. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
