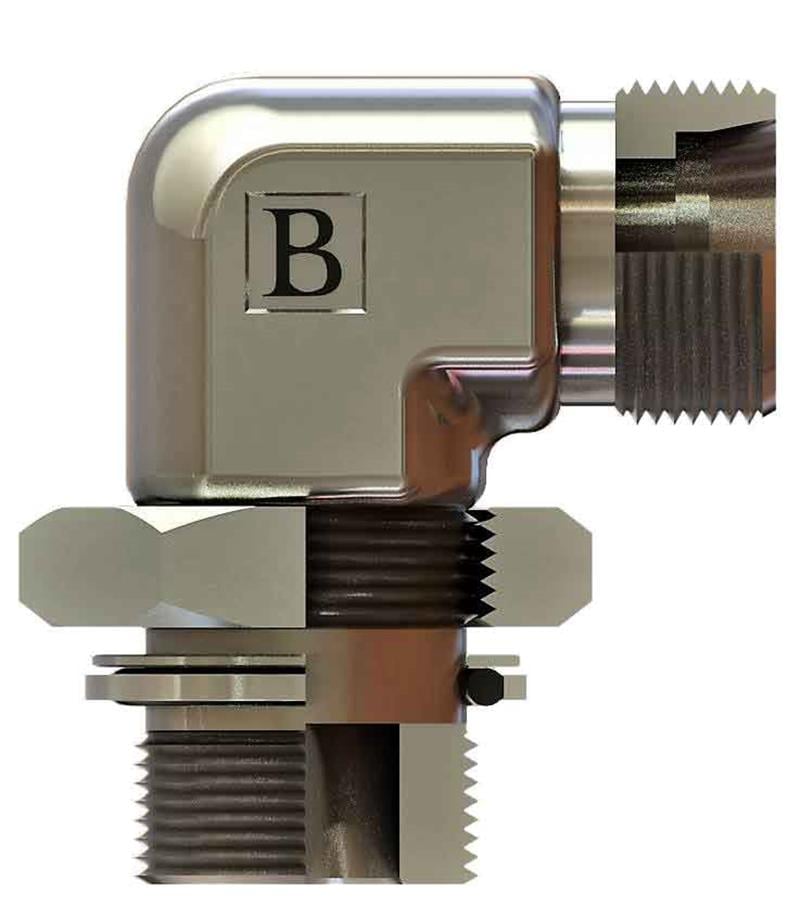

OLC SB-1306-RMKD-L: 1/4" BSP - M12x1,5 ölçülerinde BSP - metrik kontralı dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
SB-1306-RMKD-L ne işe yarar?
SB-1306-RMKD-L, 1/4" BSP ve M12x1,5 bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.
Sık sorulan sorular
SB-1306-RMKD-L yönü nasıl ayarlanır?
Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Dirsek istenen yöne gelene kadar en fazla bir tur geri çevrilir, ardından kontra somun gövdeyi tutarak porta doğru sıkılır. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.
SB-1306-RMKD-L için karşı parça nasıl seçilir?
Bu ürünün bir ucu 1/4" BSP, diğer ucu M12x1,5 bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 6 mm dış çaplı boru (L (hafif) seri) kullanılır.
SB-1306-RMKD-L kodundaki "L" ne demek?
Bu ürün L (hafif) seridir ve 6 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-1306-RMKD-L teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 R1/4-19, Diş Ölçüsü T2 M12X1,5, B 14, C 25, ØD1 4, ØD2 6, ØD3 20, A1 15. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (1/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
