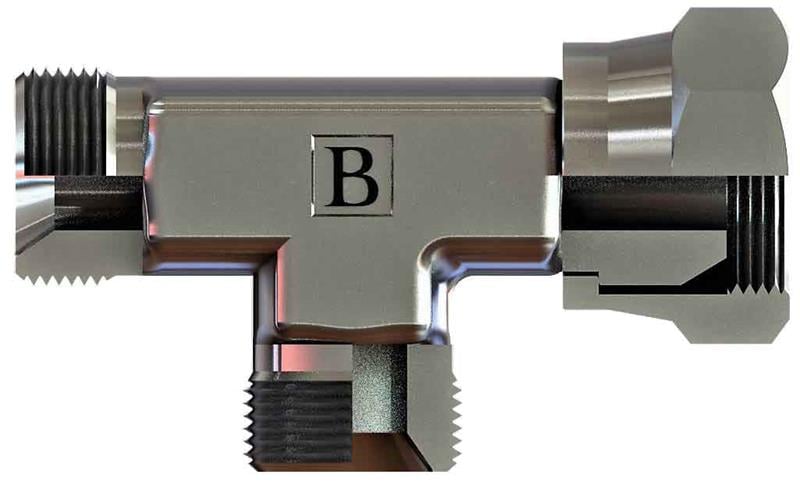

R1/4-19 Bsp Yan Bacak T Rakor (SB-1313-RYT)

OLC SB-1313-RYT: 1/4" BSP ölçüsünde BSP yan bacak T rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP yan bacak T rakor nerede kullanılır?

SB-1313-RYT, 1/4" BSP bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1/4" BSP ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1/4" BSP dişi nasıl tanınır?

1/4" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1/4" boyutunda inç başına 19 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R1/4-19, B 21,5, C 21,5, ØD 6, A1 12, A2 17. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
