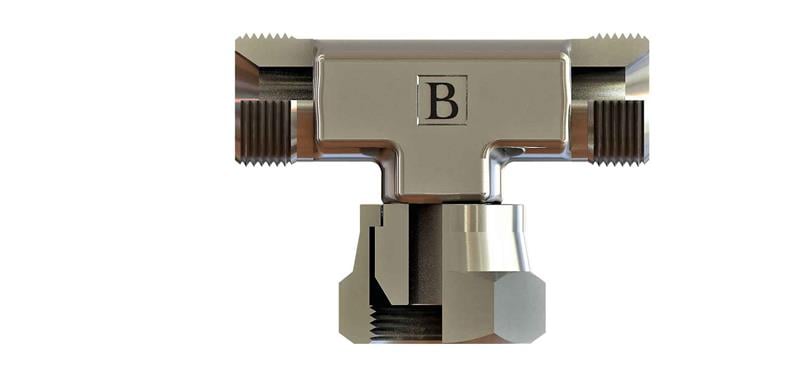

R1/4-19 Bsp Orta Bacak T Rakor (SB-1313-ROT)

OLC SB-1313-ROT: 1/4" BSP ölçüsünde BSP orta bacak T rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP orta bacak T rakor ne için kullanılır?

SB-1313-ROT, 1/4" BSP bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1/4" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1/4" BSP dişi nasıl tanınır?

1/4" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1/4" boyutunda inç başına 19 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Tablodaki harfler neyi gösterir?

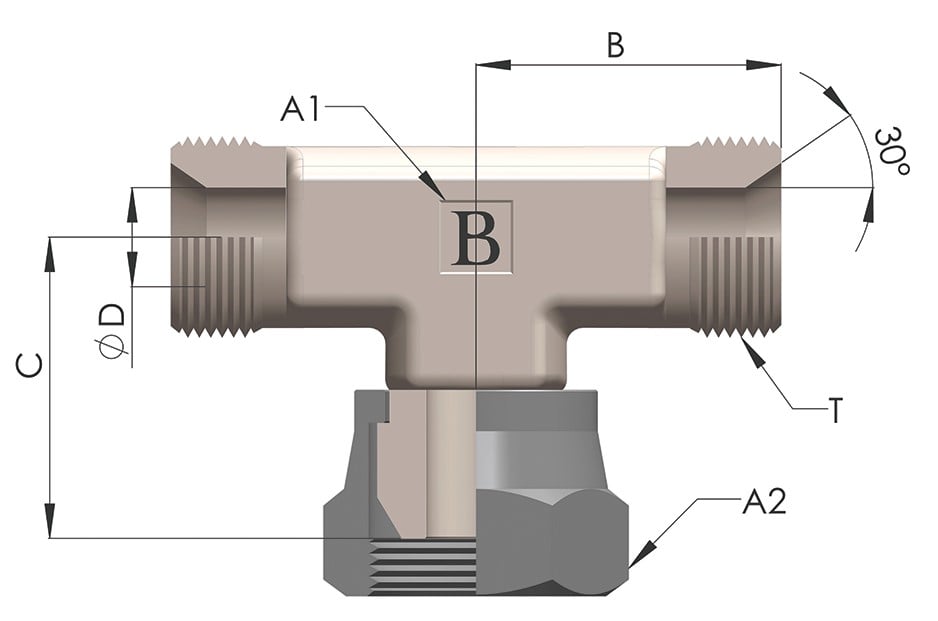

Tabloya göre Diş Ölçüsü T1 R1/4-19, B 21,5, C 21,5, ØD 6, A1 12, A2 17. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
