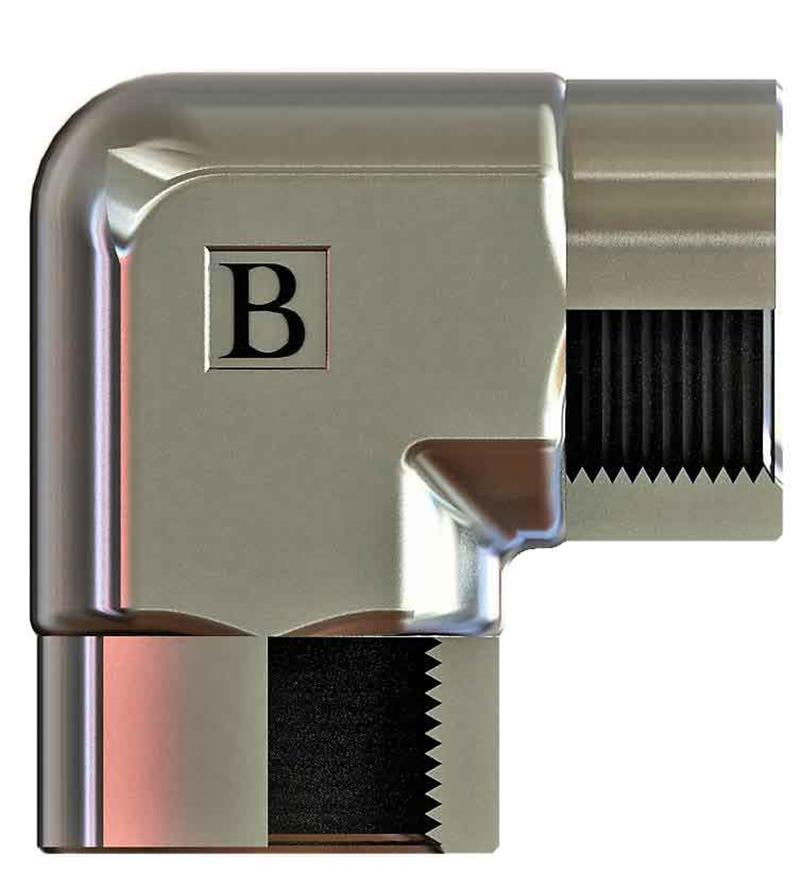

R1/4-19 Bsp Dişi Dirsek (SB-1313-DD)

OLC SB-1313-DD: 1/4" BSP ölçüsünde BSP dişi dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP dişi dirsek ne için kullanılır?

SB-1313-DD, 1/4" BSP bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Hortumun bükülme yarıçapını korumaya yardımcı olarak hortum ömrünü uzatır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1/4" BSP ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

1/4" BSP ölçüsündeki "-19" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R1/4-19, B 22, C 22, ØD 11,5, AA 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
