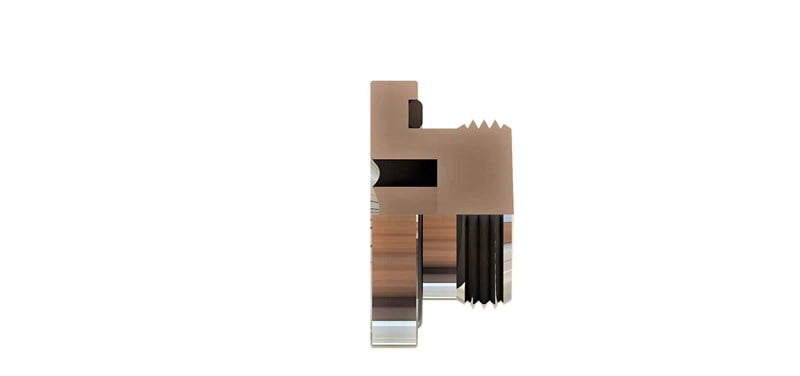

R1/4''-19 Bsp Alyan Başlı Tapa (SB-1319-RAT)

OLC SB-1319-RAT: 1/4" BSP ölçüsünde BSP alyan başlı tapa. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP alyan başlı tapa ne için kullanılır?

SB-1319-RAT, 1/4" BSP dişi bir portu kapatan tapadır. Kullanılmayan port veya hat uçlarını basınç altında kapatmak için kullanılır. Valf bloklarında boş kalan portların kapatılmasında kullanılır.

Sık sorulan sorular

Tapa nasıl seçilir?

Tapa, kapatılacak portun veya erkek ucun diş ölçüsü ve sızdırmazlık tipine göre seçilir. Bu ürün 1/4" BSP bağlantılar içindir.

SB-1319-RAT için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1/4" BSP ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

Diş ölçüsü nasıl okunur?

1/4" BSP ölçüsündeki "-19" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-1319-RAT teknik ölçüleri

Tabloya göre Diş Ölçüsü R1/4-19, B 17, C 12, ØD 19, S1 6. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Tapayı hattın basıncına uygun tipte seçin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
