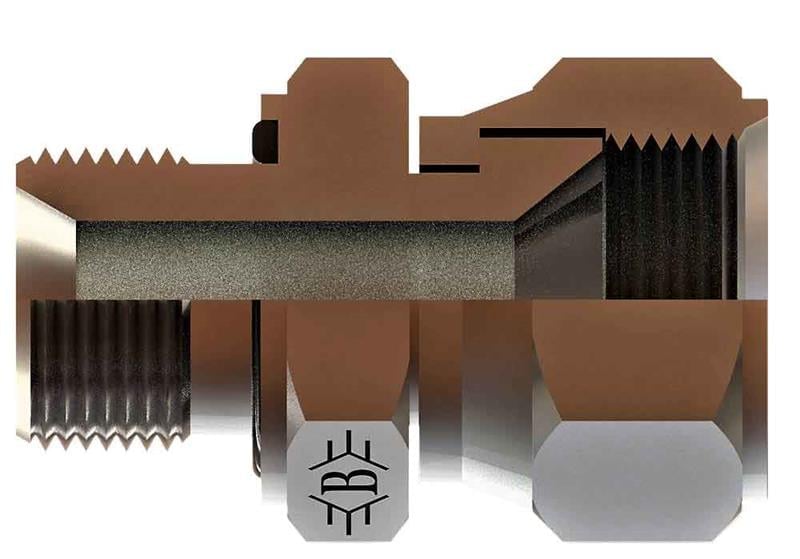

R1/4-19 9/16-18 Bsp-unf Ters Nipel (SB-1314-RWTN)

SB-1314-RWTN, 1/4" BSP - 9/16-18 UNF ölçülerinde OLC BSP - UNF ters nipel ürünüdür.

BSP - UNF ters nipel nerede kullanılır?

SB-1314-RWTN, 1/4" BSP ve 9/16-18 UNF uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-1314-RWTN hangi bağlantılara uyar?

Bu ürünün bir ucu 1/4" BSP, diğer ucu 9/16-18 UNF bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1/4" BSP ne anlama gelir?

1/4" BSP dişte inç başına 19 diş vardır; tabloda bu ölçü R1/4-19 şeklinde yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

9/16-18 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-1314-RWTN teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R1/4-19, Diş Ölçüsü T2 9/16-18, B 29, C 11, ØD 6, A1 19, A2 19. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
