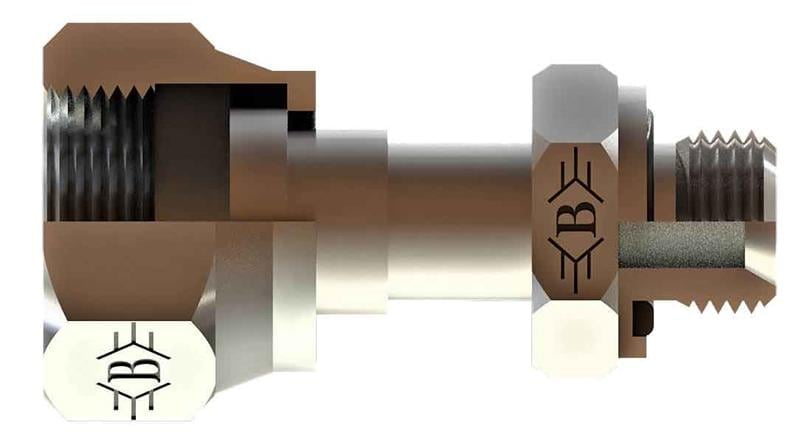

R1/4-19 9/16-18 Bsp-orfs Ters Nipel (SB-1314-ROTN)

SB-1314-ROTN, 1/4" BSP - 9/16-18 ORFS ölçülerinde OLC BSP - ORFS ters nipel ürünüdür.

BSP - ORFS ters nipel ne için kullanılır?

SB-1314-ROTN, 1/4" BSP ve 9/16-18 ORFS uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-1314-ROTN hangi bağlantılara uyar?

Bu ürünün bir ucu 1/4" BSP, diğer ucu 9/16-18 ORFS bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

1/4" BSP ölçüsündeki "-19" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1314-ROTN ürününün 9/16-18 ORFS tarafı ORFS bağlantıdır. ORFS uçta düz alın + O-ring yapısı vardır; O-ring kanalının temiz ve O-ringin hasarsız olması sızdırmazlık için belirleyicidir.

SB-1314-ROTN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R1/4-19, SOMUN ÖLÇÜSÜ T2 9/16-18, B 34,5, C 11, ØD 5, A1 19, A2 19. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
