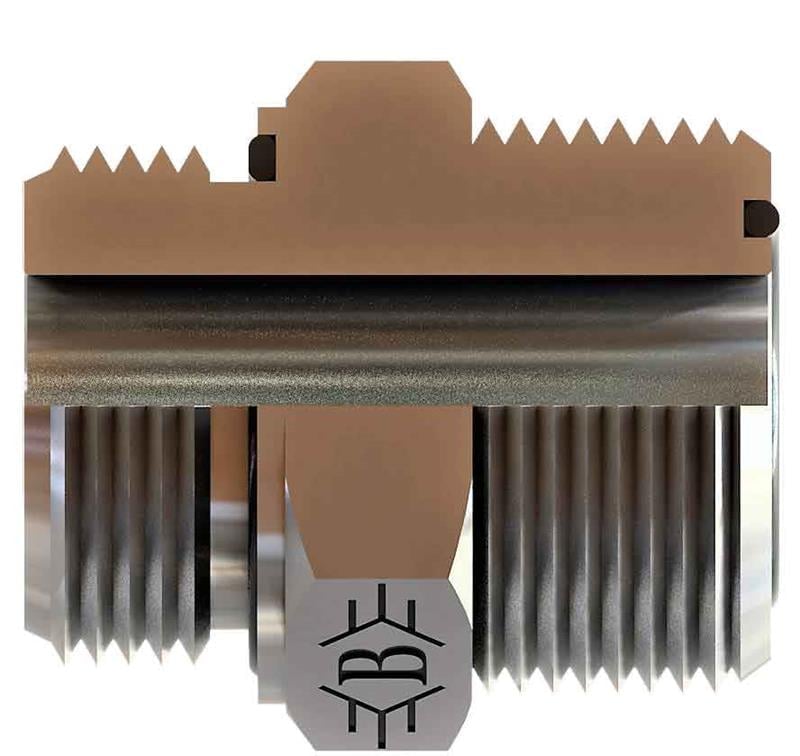

R1/4-19 9/16-18 Bsp-orfs Nipel (SB-1314-RON)

SB-1314-RON, 1/4" BSP - 9/16-18 ORFS ölçülerinde OLC BSP - ORFS nipel ürünüdür.

SB-1314-RON ne işe yarar?

SB-1314-RON, 1/4" BSP ile 9/16-18 ORFS bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

SB-1314-RON hangi bağlantılara uyar?

Bu ürünün bir ucu 1/4" BSP, diğer ucu 9/16-18 ORFS bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1/4" BSP ne anlama gelir?

1/4" BSP dişte inç başına 19 diş vardır; tabloda bu ölçü R1/4-19 şeklinde yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1314-RON ürününün 9/16-18 ORFS tarafı ORFS bağlantıdır. ORFS uçta düz alın + O-ring yapısı vardır; O-ring kanalının temiz ve O-ringin hasarsız olması sızdırmazlık için belirleyicidir.

SB-1314-RON ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R1/4-19, Diş Ölçüsü T2 9/16-18, B 32, C 11, ØD 5, AA 19. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
