R1/4-19 9/16-18 Bsp-orfs 90° Kontralı Dirsek (SB-1314-ROKD)

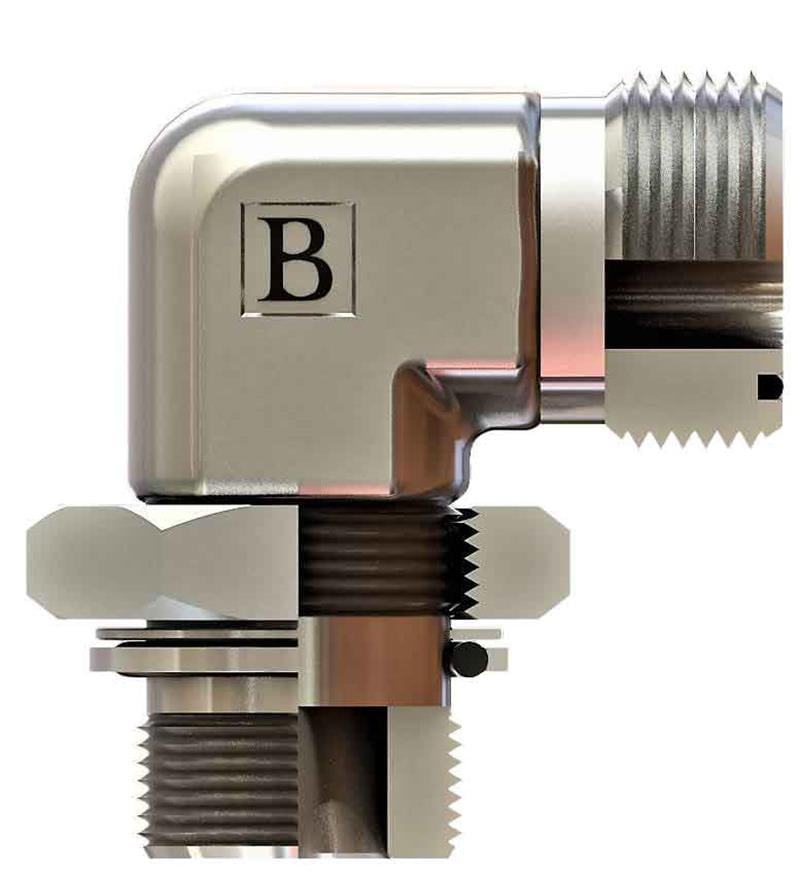

OLC SB-1314-ROKD: 1/4" BSP - 9/16-18 ORFS ölçülerinde BSP - ORFS kontralı dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-1314-ROKD ne işe yarar?

SB-1314-ROKD, 1/4" BSP ve 9/16-18 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.

Sık sorulan sorular

Kontralı dirsek nasıl monte edilir?

Kontra somun gevşek konumdayken dirsek porta takılır. Hortum veya borunun çıkacağı yöne göre gövde konumlandırılır; bu konum korunarak kontra somun sıkılır. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/4" BSP, diğer ucu 9/16-18 ORFS bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

9/16-18 ORFS ne anlama gelir?

9/16-18 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 9/16" çapta inç başına 18 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-1314-ROKD teknik ölçüleri

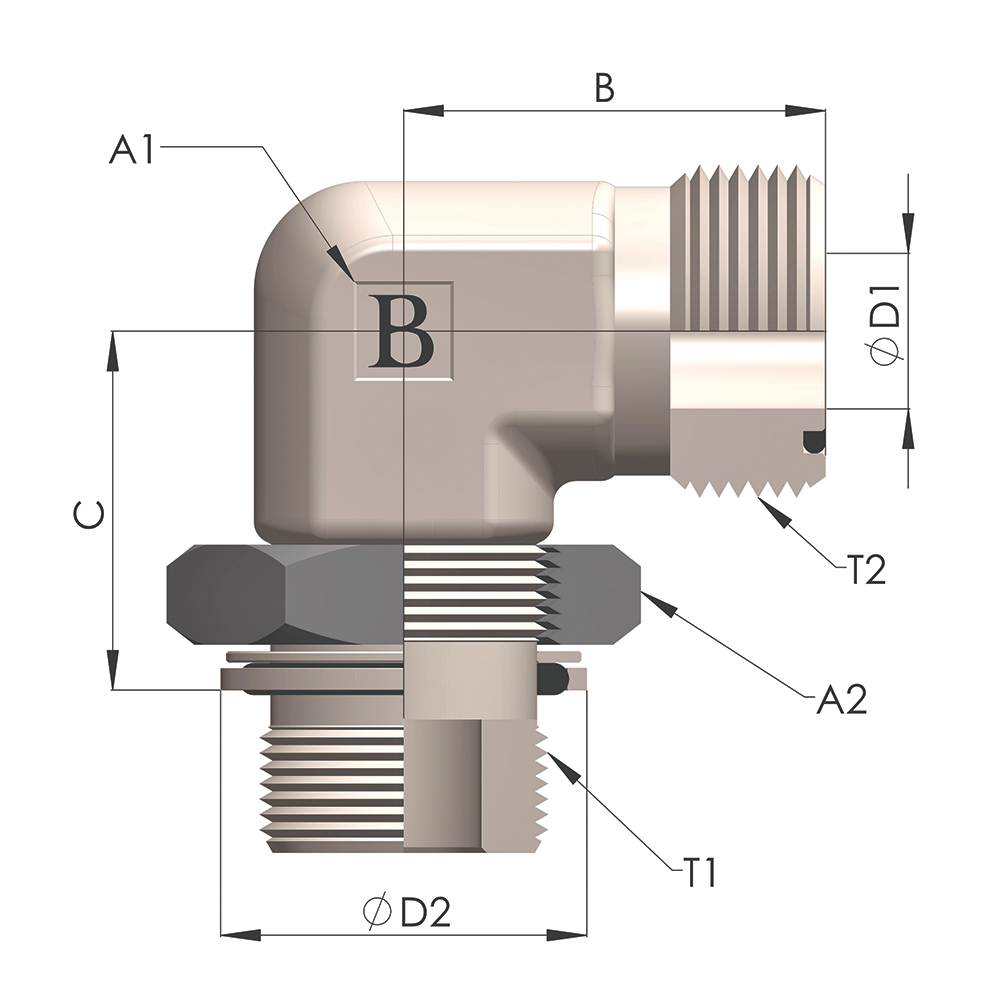

Tabloya göre Diş Ölçüsü T1 R1/4-19, Diş Ölçüsü T2 9/16-18, B 24, C 25, ØD1 5, ØD2 20, A1 15, A2 19. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
