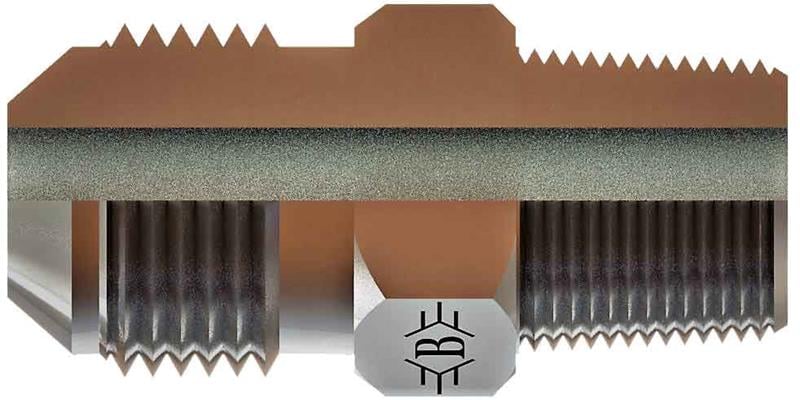

R1/4-19 7/16-20 Npt-unf 37 Nipel (SB-1311-NWN)

OLC SB-1311-NWN: 1/4" NPT - 7/16-20 UNF ölçülerinde NPT - UNF 37° nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

NPT - UNF 37° nipel ne için kullanılır?

SB-1311-NWN, 1/4" NPT ile 7/16-20 UNF bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

SB-1311-NWN için karşı parça nasıl seçilir?

Bu ürünün bir ucu 1/4" NPT, diğer ucu 7/16-20 UNF bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

7/16-20 UNF ne anlama gelir?

7/16" UNF dişte inç başına 20 diş vardır; bu yüzden tabloda 7/16-20 olarak yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

7/16-20 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar. NPT konik diştir; sızdırmazlık dişlerin birbirine sıkışmasıyla sağlandığı için dişlere uygun sızdırmazlık bandı veya sıvı sızdırmazlık maddesi uygulanır.

SB-1311-NWN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 1/4-19 NPT, Diş Ölçüsü T2 7/16-20, B 34, ØD 4,5, AA 14. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• NPT bağlantıyı aşırı sıkmayın; konik diş karşı parçayı zorlayabilir.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
