R1/4-19 7/16-20 Bsp-unf Ters Nipel (SB-1311-RWTN)

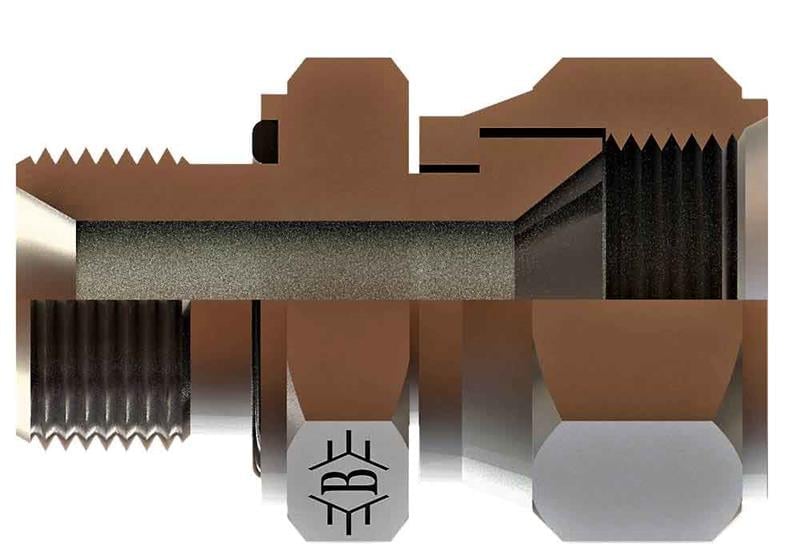

OLC SB-1311-RWTN: 1/4" BSP - 7/16-20 UNF ölçülerinde BSP - UNF ters nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP - UNF ters nipel nerede kullanılır?

SB-1311-RWTN, 1/4" BSP ve 7/16-20 UNF uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.

Sık sorulan sorular

SB-1311-RWTN için karşı parça nasıl seçilir?

Bu ürünün bir ucu 1/4" BSP, diğer ucu 7/16-20 UNF bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

7/16-20 UNF ne anlama gelir?

7/16" UNF dişte inç başına 20 diş vardır; bu yüzden tabloda 7/16-20 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-1311-RWTN sızdırmazlığı nasıl sağlanır?

SB-1311-RWTN ürününün 7/16-20 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-1311-RWTN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R1/4-19, Diş Ölçüsü T2 7/16-20, B 27, C 11, ØD 4, A1 19, A2 16. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
