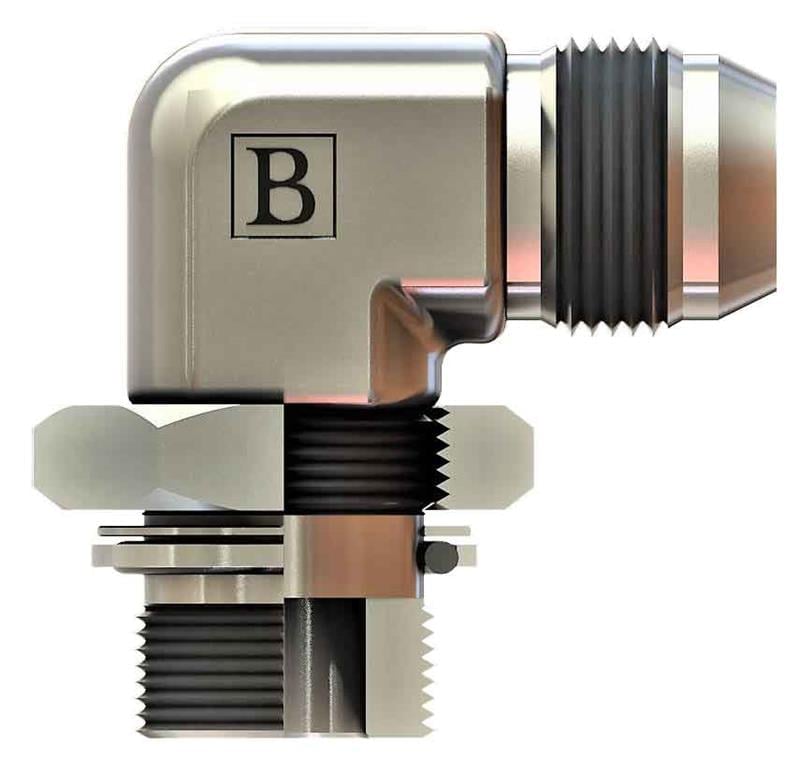

R1/4-19 7/16-20 Bsp-unf 90° Kontralı Dirsek (SB-1311-RWKD)

OLC SB-1311-RWKD: 1/4" BSP - 7/16-20 UNF ölçülerinde BSP - UNF 90° kontralı dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP - UNF 90° kontralı dirsek ne için kullanılır?

SB-1311-RWKD, 1/4" BSP ve 7/16-20 UNF bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Montajdan sonra yön ayarı gerektiren tesisatta sabit dirseğe göre büyük kolaylık sağlar.

Sık sorulan sorular

Kontralı dirsek nasıl monte edilir?

Gövde, kontra somun geride olacak şekilde porta vidalanır. Hortum veya borunun çıkacağı yöne göre gövde konumlandırılır; bu konum korunarak kontra somun sıkılır. Kontra somunu sıkarken gövdeyi anahtarla tutmak, ayarlanan yönün kaymasını önler.

SB-1311-RWKD hangi bağlantılara uyar?

Bu ürünün bir ucu 1/4" BSP, diğer ucu 7/16-20 UNF bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1/4" BSP ne anlama gelir?

1/4" BSP ölçüsündeki "-19" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

Bu ürünün 7/16-20 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Kontra somunu sıkarken gövdeyi anahtarla tutun.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
