R1/4-19 5/8-18 Npt-unf 37 Nipel (SB-1316-NWN)

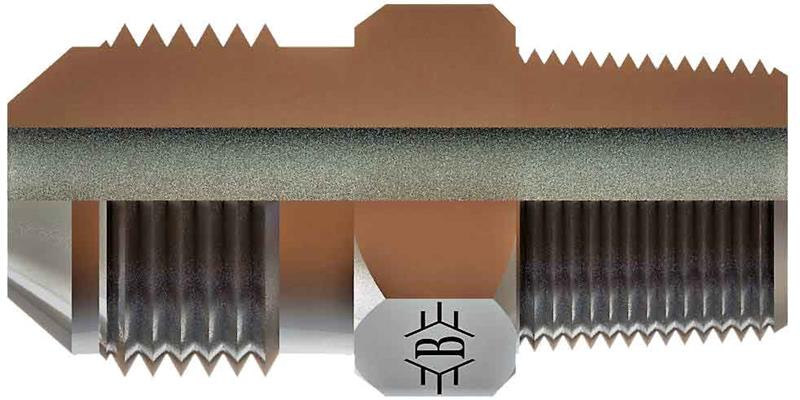

SB-1316-NWN, 1/4" NPT - 5/8-18 UNF ölçülerinde OLC NPT - UNF 37° nipel ürünüdür.

SB-1316-NWN ne işe yarar?

SB-1316-NWN, 1/4" NPT ile 5/8-18 UNF bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

SB-1316-NWN hangi bağlantılara uyar?

Bu ürünün bir ucu 1/4" NPT, diğer ucu 5/8-18 UNF bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

Diş ölçüsü nasıl okunur?

1/4" NPT ölçüsündeki NPT, ABD standardındaki konik boru dişini ifade eder. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1316-NWN ürününün 1/4" NPT tarafı NPT konik diş bağlantıdır. NPT dişler konik olduğu için aşırı sıkıldığında karşı parçayı zorlayabilir; uygun sızdırmazlık maddesiyle kontrollü sıkılmalıdır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 1/4-19 NPT, Diş Ölçüsü T2 5/8-18, B 36, ØD 7, AA 17. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
