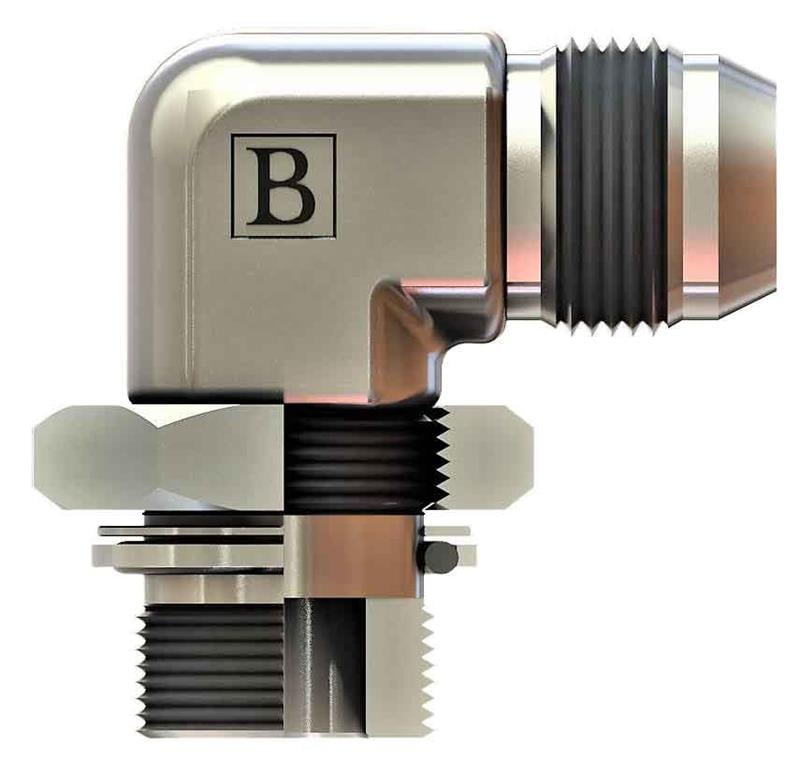

R1/4-19 5/8-18 Bsp-unf 90° Kontralı Dirsek (SB-1316-RWKD)

OLC SB-1316-RWKD: 1/4" BSP - 5/8-18 UNF ölçülerinde BSP - UNF 90° kontralı dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP - UNF 90° kontralı dirsek nerede kullanılır?

SB-1316-RWKD, 1/4" BSP ve 5/8-18 UNF bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Mobil makinelerde hortumları gövdeye paralel yönlendirmek için kullanılır.

Sık sorulan sorular

Kontralı dirsek nasıl monte edilir?

Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Dirsek istenen yöne gelene kadar en fazla bir tur geri çevrilir, ardından kontra somun gövdeyi tutarak porta doğru sıkılır. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

SB-1316-RWKD için karşı parça nasıl seçilir?

Bu ürünün bir ucu 1/4" BSP, diğer ucu 5/8-18 UNF bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

5/8-18 UNF dişi nasıl tanınır?

5/8-18 UNF ifadesinde 5/8" nominal diş çapını, 18 ise inç başına diş sayısını gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-1316-RWKD sızdırmazlığı nasıl sağlanır?

Bu ürünün 5/8-18 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
