R1/4-19 3/4-16 Npt-unf 37 Nipel (SB-1319-NWN)

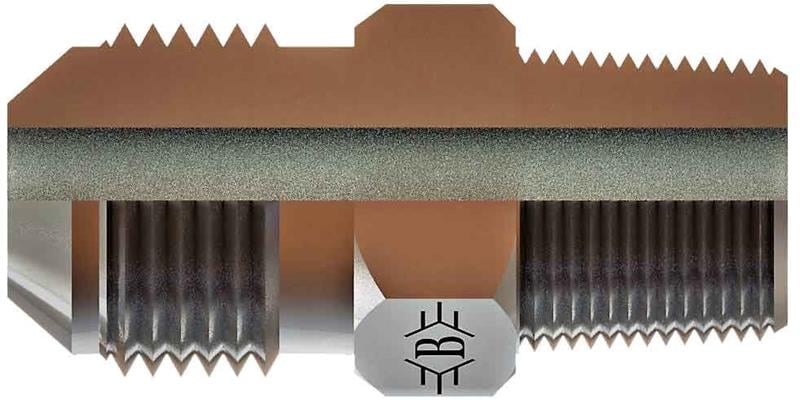

OLC SB-1319-NWN: 1/4" NPT - 3/4-16 UNF ölçülerinde NPT - UNF 37° nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

NPT - UNF 37° nipel ne için kullanılır?

SB-1319-NWN, 1/4" NPT ile 3/4-16 UNF bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/4" NPT, diğer ucu 3/4-16 UNF bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

3/4" UNF dişte inç başına 16 diş vardır; bu yüzden tabloda 3/4-16 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-1319-NWN sızdırmazlığı nasıl sağlanır?

SB-1319-NWN ürününün 3/4-16 UNF tarafı JIC 37° (UNF) bağlantıdır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar. NPT dişler konik olduğu için aşırı sıkıldığında karşı parçayı zorlayabilir; uygun sızdırmazlık maddesiyle kontrollü sıkılmalıdır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 1/4-19 NPT, Diş Ölçüsü T2 3/4-16, B 37, ØD 7, AA 19. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• NPT bağlantıyı aşırı sıkmayın; konik diş karşı parçayı zorlayabilir.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
