R1/4-19 3/4-16 Bsp Blok Unf 37 Nipel (SB-1319-RWN)

1/4" BSP - 3/4-16 UNF ölçülerinde SB-1319-RWN kodlu BSP blok UNF 37° nipel, OLC hidrolik rakor serisindendir.

BSP blok UNF 37° nipel ne için kullanılır?

SB-1319-RWN, 1/4" BSP ile 3/4-16 UNF bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/4" BSP, diğer ucu 3/4-16 UNF bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

3/4-16 UNF ne anlama gelir?

3/4-16 UNF, inç ölçülü ince adımlı Amerikan dişidir; 3/4" çapta inç başına 16 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1319-RWN ürününün 3/4-16 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır. Porta vidalanan BSP blok tarafta diş yalnızca tutma görevi görür; sızdırmazlığı alın yüzeyindeki sızdırmazlık elemanı yapar.

Tablodaki harfler neyi gösterir?

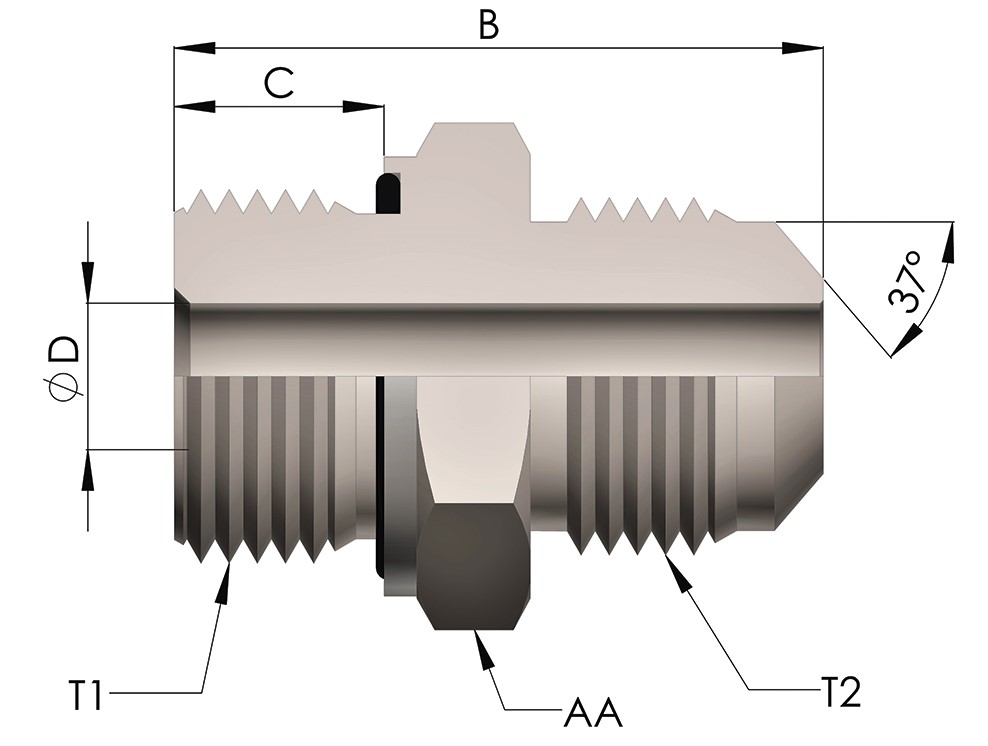

Tabloya göre Diş Ölçüsü T1 R1/4-19, Diş Ölçüsü T2 3/4-16, B 36, C 11, ØD 6,5, AA 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
