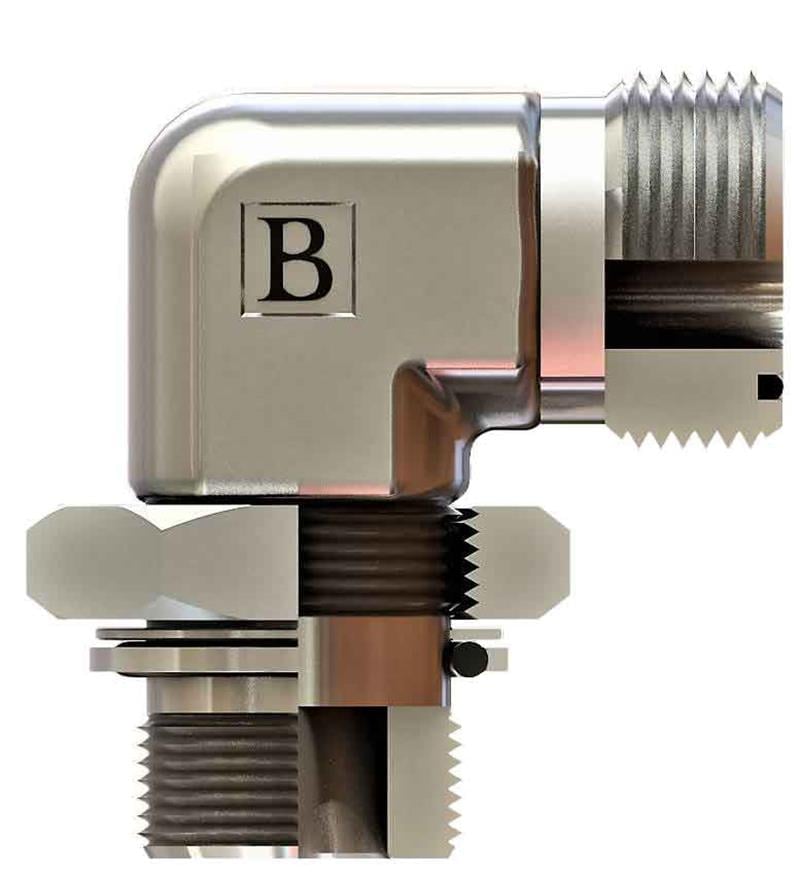

R1/4-19 13/16-16 Bsp-orfs 90° Kontralı Dirsek (SB-1321-ROKD)

SB-1321-ROKD, 1/4" BSP - 13/16-16 ORFS ölçülerinde OLC BSP - ORFS kontralı dirsek ürünüdür.

SB-1321-ROKD ne işe yarar?

SB-1321-ROKD, 1/4" BSP ve 13/16-16 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Mobil makinelerde hortumları gövdeye paralel yönlendirmek için kullanılır.

Sık sorulan sorular

Kontra somun ne işe yarar?

Kontra somun gevşek konumdayken dirsek porta takılır. Hortum veya borunun çıkacağı yöne göre gövde konumlandırılır; bu konum korunarak kontra somun sıkılır. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

13/16-16 ORFS dişi nasıl tanınır?

13/16-16 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 13/16" çapta inç başına 16 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

SB-1321-ROKD ürününün 13/16-16 ORFS tarafı ORFS bağlantıdır. ORFS uçta düz alın + O-ring yapısı vardır; O-ring kanalının temiz ve O-ringin hasarsız olması sızdırmazlık için belirleyicidir.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R1/4-19, Diş Ölçüsü T2 13/16-16, B 29, C 25, ØD1 9, ØD2 20, A1 19, A2 19. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
