1/4" BSP - 1/2-20 UNF ölçülerinde SB-1313-RWTN kodlu BSP - UNF ters nipel, OLC hidrolik rakor serisindendir.
BSP - UNF ters nipel ne için kullanılır?
SB-1313-RWTN, 1/4" BSP ve 1/2-20 UNF uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.
Sık sorulan sorular
SB-1313-RWTN hangi bağlantılara uyar?
Bu ürünün bir ucu 1/4" BSP, diğer ucu 1/2-20 UNF bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
1/2-20 UNF dişi nasıl tanınır?
1/2-20 UNF, inç ölçülü ince adımlı Amerikan dişidir; 1/2" çapta inç başına 20 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.
SB-1313-RWTN sızdırmazlığı nasıl sağlanır?
Bu ürünün 1/2-20 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.
SB-1313-RWTN teknik ölçüleri

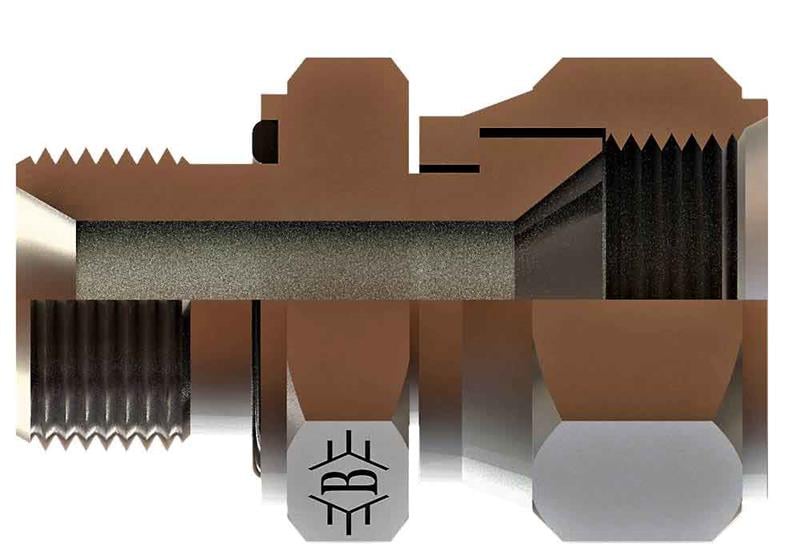

Tabloya göre Diş Ölçüsü T1 R1/4-19, Diş Ölçüsü T2 1/2-20, B 28,5, C 11, ØD 5,5, A1 19, A2 17. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
