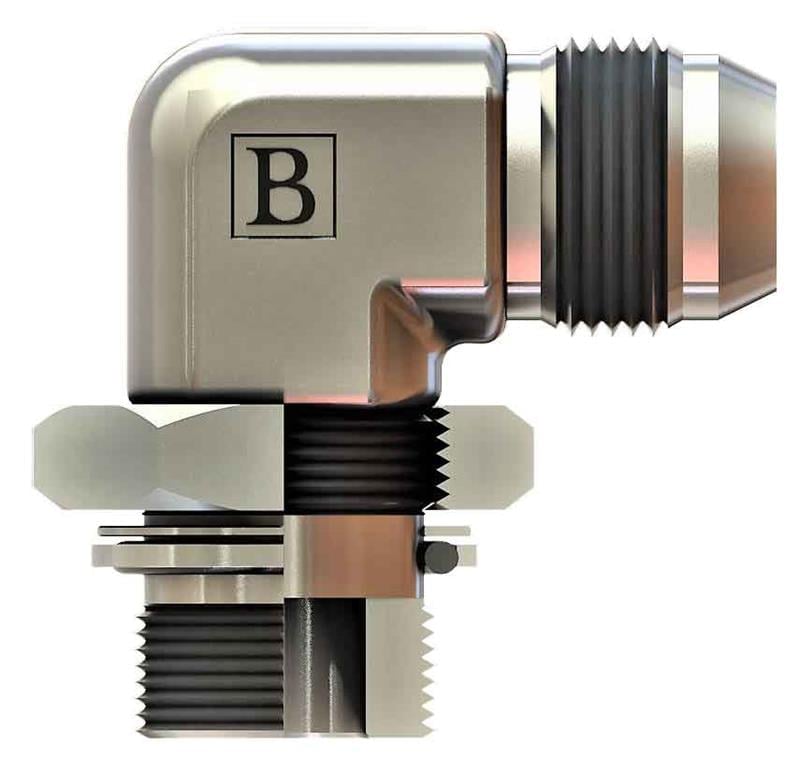

R1/4-19 1/2-20 Bsp-unf 90° Kontralı Dirsek (SB-1313-RWKD)

1/4" BSP - 1/2-20 UNF ölçülerinde SB-1313-RWKD kodlu BSP - UNF 90° kontralı dirsek, OLC hidrolik rakor serisindendir.

BSP - UNF 90° kontralı dirsek ne için kullanılır?

SB-1313-RWKD, 1/4" BSP ve 1/2-20 UNF bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Montajdan sonra yön ayarı gerektiren tesisatta sabit dirseğe göre büyük kolaylık sağlar.

Sık sorulan sorular

Kontralı dirsek nasıl monte edilir?

Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Hortum veya borunun çıkacağı yöne göre gövde konumlandırılır; bu konum korunarak kontra somun sıkılır. Kontra somunu sıkarken gövdeyi anahtarla tutmak, ayarlanan yönün kaymasını önler.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/4" BSP, diğer ucu 1/2-20 UNF bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1/4" BSP ne anlama gelir?

1/4" BSP dişte inç başına 19 diş vardır; tabloda bu ölçü R1/4-19 şeklinde yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

1/2-20 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Kontra somunu sıkarken gövdeyi anahtarla tutun.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
