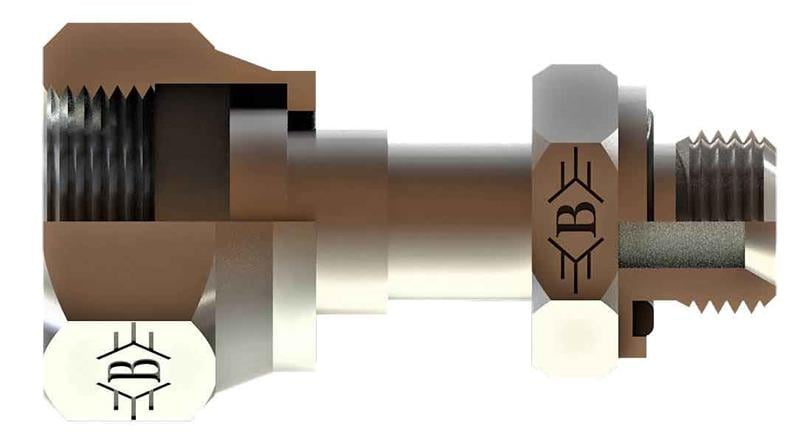

R1/4-19 11/16-16 Bsp-orfs Ters Nipel (SB-1317-ROTN)

OLC SB-1317-ROTN: 1/4" BSP - 11/16-16 ORFS ölçülerinde BSP - ORFS ters nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP - ORFS ters nipel ne için kullanılır?

SB-1317-ROTN, 1/4" BSP ve 11/16-16 ORFS uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-1317-ROTN hangi bağlantılara uyar?

Bu ürünün bir ucu 1/4" BSP, diğer ucu 11/16-16 ORFS bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

11/16-16 ORFS ne anlama gelir?

11/16" UNF dişte inç başına 16 diş vardır; bu yüzden tabloda 11/16-16 olarak yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

SB-1317-ROTN ürününün 11/16-16 ORFS tarafı ORFS bağlantıdır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

SB-1317-ROTN teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R1/4-19, SOMUN ÖLÇÜSÜ T2 11/16-16, B 36,5, C 11, ØD 6, A1 19, A2 22. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
