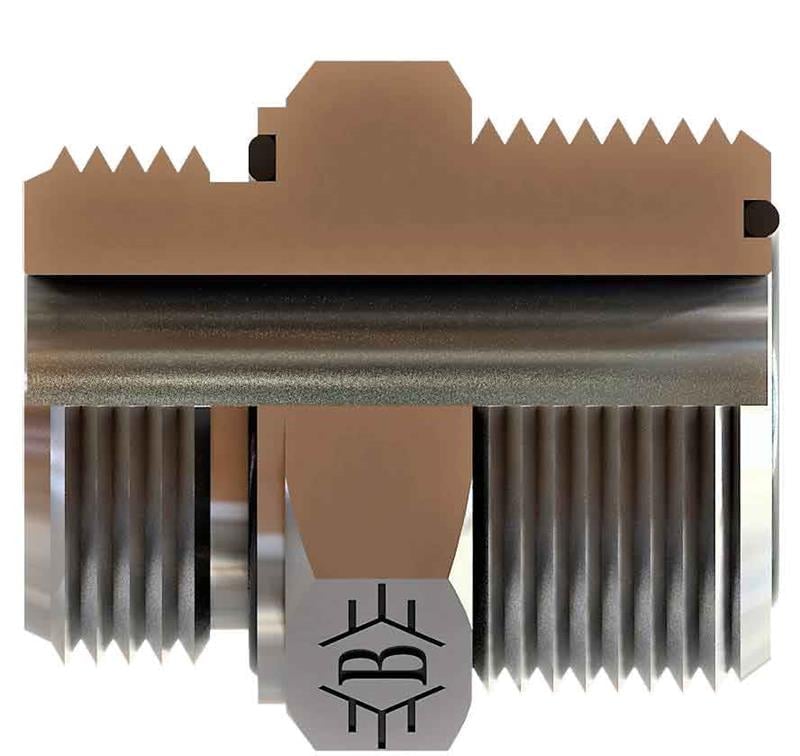

R1/4-19 11/16-16 Bsp-orfs Nipel (SB-1317-RON)

OLC SB-1317-RON: 1/4" BSP - 11/16-16 ORFS ölçülerinde BSP - ORFS nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-1317-RON ne işe yarar?

SB-1317-RON, 1/4" BSP ile 11/16-16 ORFS bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Hidrolik ünite, valf bloğu ve iş makinesi tesisatında yaygın bir bağlantı elemanıdır.

Sık sorulan sorular

SB-1317-RON için karşı parça nasıl seçilir?

Bu ürünün bir ucu 1/4" BSP, diğer ucu 11/16-16 ORFS bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

11/16-16 ORFS dişi nasıl tanınır?

11/16-16 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 11/16" çapta inç başına 16 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

11/16-16 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R1/4-19, Diş Ölçüsü T2 11/16-16, B 33, C 11, ØD 6, AA 19. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
