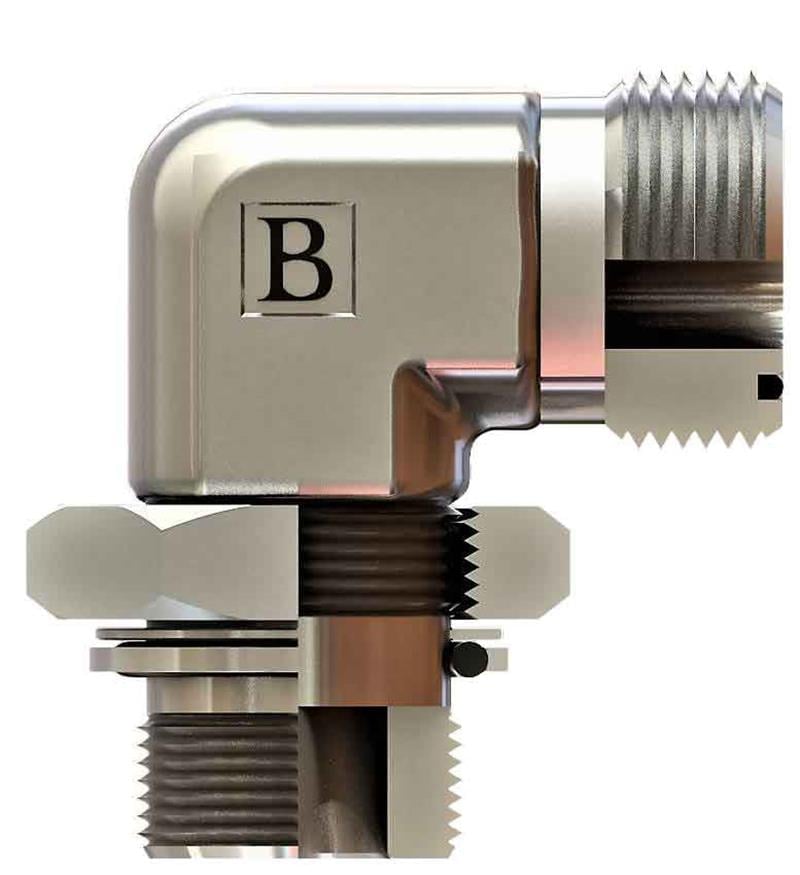

1/4" BSP - 11/16-16 ORFS ölçülerinde SB-1317-ROKD kodlu BSP - ORFS kontralı dirsek, OLC hidrolik rakor serisindendir.
BSP - ORFS kontralı dirsek ne için kullanılır?
SB-1317-ROKD, 1/4" BSP ve 11/16-16 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Mobil makinelerde hortumları gövdeye paralel yönlendirmek için kullanılır.
Sık sorulan sorular
Kontra somun ne işe yarar?
Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Hortum veya borunun çıkacağı yöne göre gövde konumlandırılır; bu konum korunarak kontra somun sıkılır. Kontra somunu sıkarken gövdeyi anahtarla tutmak, ayarlanan yönün kaymasını önler.
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bir ucu 1/4" BSP, diğer ucu 11/16-16 ORFS bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1317-ROKD ürününün 11/16-16 ORFS tarafı ORFS bağlantıdır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.
SB-1317-ROKD teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 R1/4-19, Diş Ölçüsü T2 11/16-16, B 24, C 25, ØD1 6, ØD2 20, A1 15, A2 19. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (1/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
- Söküp takmalarda ORFS O-ringini yenileyin.
- Kontra somunu sıkarken gövdeyi anahtarla tutun.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
