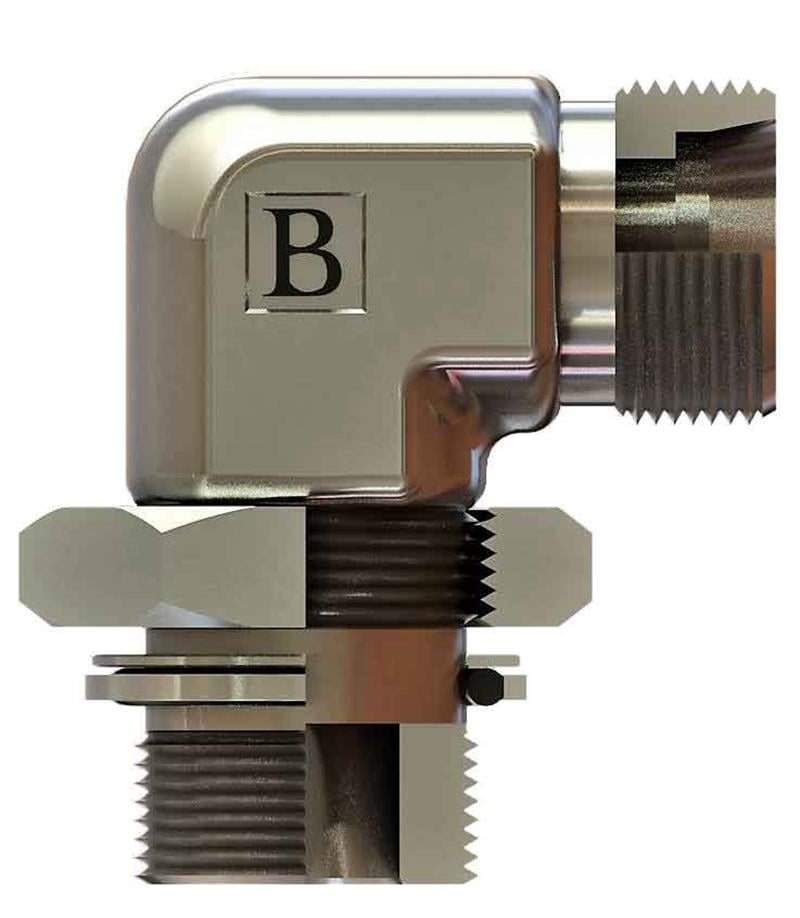

R1/2-15 M30x2 20s Bsp-metrik Kontralı Dirsek (SB-2120-RMKD-S)

OLC SB-2120-RMKD-S: M30x2 ölçüsünde BSP - metrik kontralı dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP - metrik kontralı dirsek ne için kullanılır?

SB-2120-RMKD-S, M30x2 bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.

Sık sorulan sorular

Kontralı dirsek nasıl monte edilir?

Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

SB-2120-RMKD-S için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M30x2 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 20 mm dış çaplı boru (S (ağır) seri) kullanılır.

Bağlantıda conta gerekir mi?

M30x2 bağlantı tarafında metrik 24° yapısı kullanılır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.

SB-2120-RMKD-S teknik ölçüleri

Tabloya göre Diş Ölçüsü 1 R1/2-15, Diş Ölçüsü 2 M30X2, Boru Çapı 20 mm, Boru Serisi S (ağır seri). A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M30x2) ve bağlantı standardını montajdan önce kontrol edin.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
