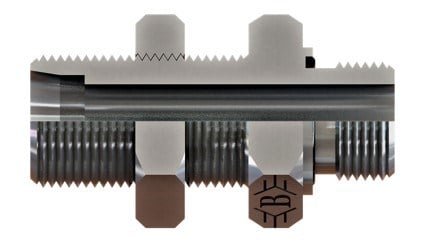

R1/2-14x M30x2 20s Bsp Metrik Perde Geçiş Nipeli (SB-2120-RMPGN-S)

SB-2120-RMPGN-S, 1/2" BSP - M30x2 ölçülerinde OLC BSP - metrik perde geçiş nipeli ürünüdür. S (ağır) seri, 20 mm boru içindir.

BSP - metrik perde geçiş nipeli nerede kullanılır?

SB-2120-RMPGN-S, 1/2" BSP ve M30x2 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Kontrol panellerinde ölçüm ve bağlantı noktalarını dışarı almak için kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/2" BSP, diğer ucu M30x2 bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 20 mm dış çaplı boru (S (ağır) seri) kullanılır.

Diş ölçüsü nasıl okunur?

M30x2: M harfi metrik dişi, 30 nominal çapı (mm), 2 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

Bu bağlantı nasıl sızdırmazlık sağlar?

M30x2 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.

S (ağır) seri ne anlama gelir?

Bu ürün S (ağır) seridir ve 20 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
