R1/2-14 R3/8-19 Bsp Redüksiyon ( Uzun Tip ) (SB-2117-URD)

1/2" BSP - 3/8" BSP ölçülerinde SB-2117-URD kodlu BSP redüksiyon (uzun tip), OLC hidrolik rakor serisindendir.

BSP redüksiyon (uzun tip) ne için kullanılır?

SB-2117-URD, 1/2" BSP ile 3/8" BSP bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1/2" BSP, diğer ucu 3/8" BSP bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

Diş ölçüsü nasıl okunur?

1/2" BSP ölçüsündeki "-14" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-2117-URD teknik ölçüleri

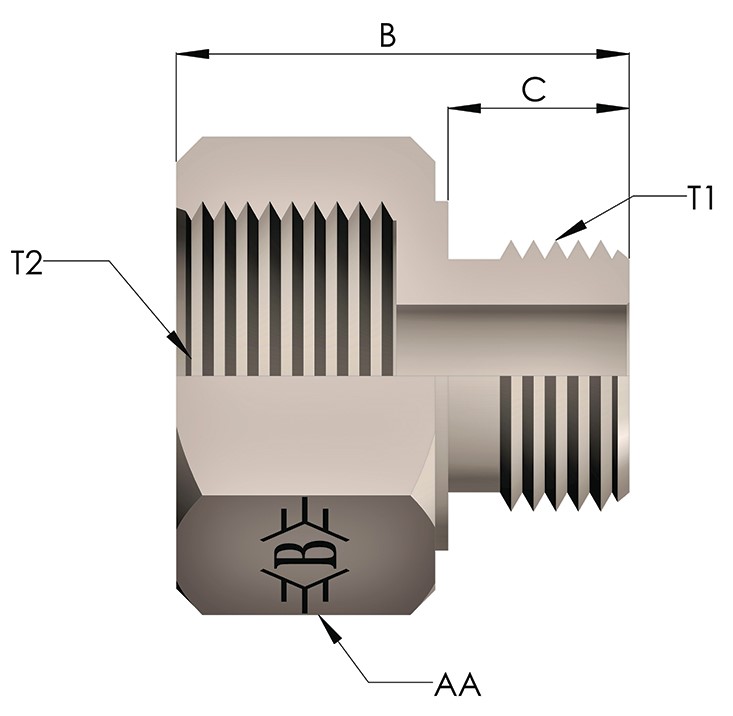

Tabloya göre Diş Ölçüsü T1 R1/2-14, Diş Ölçüsü T2 R3/8-19, B 30, C 13, AA 27. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
