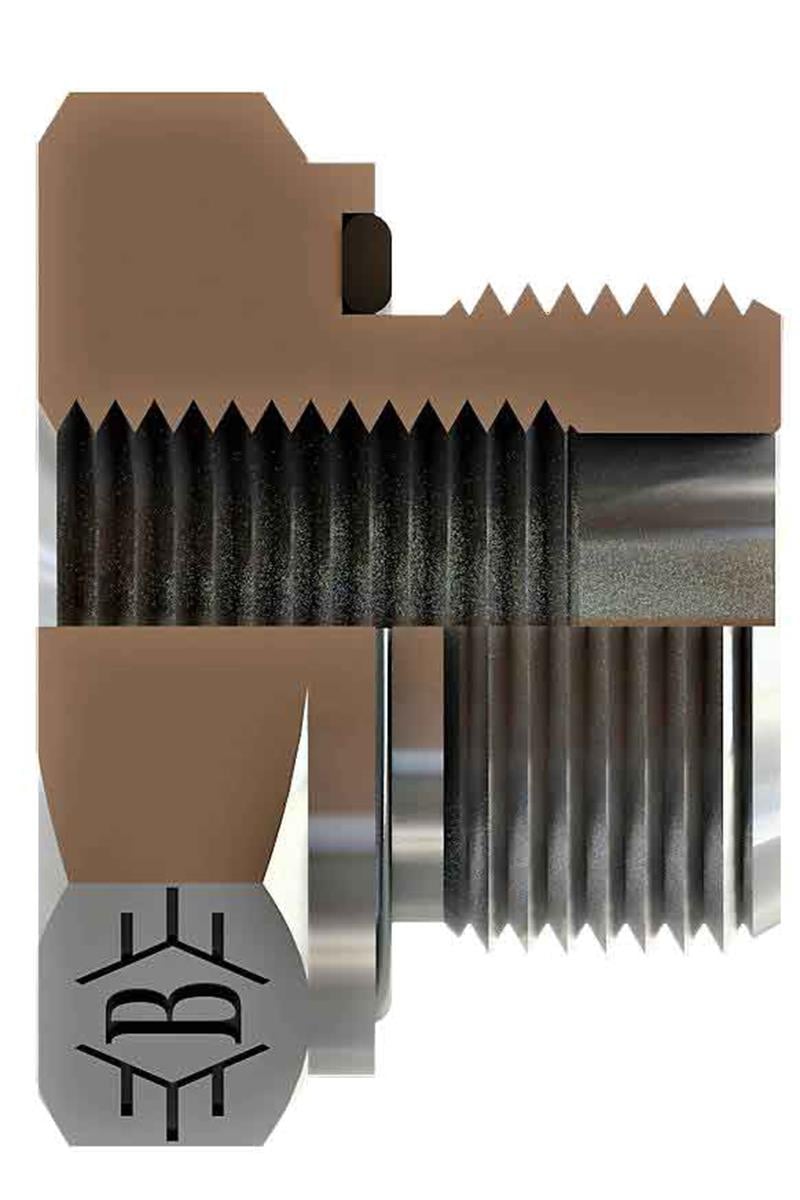

R1/2-14 R1/4-19 Bsp Redüksiyon ( Kısa Tip ) (SB-2113-KRD)

OLC SB-2113-KRD: 1/2" BSP - 1/4" BSP ölçülerinde BSP redüksiyon (kısa tip). Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP redüksiyon (kısa tip) ne için kullanılır?

SB-2113-KRD, 1/2" BSP ile 1/4" BSP bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Hidrolik ünite, valf bloğu ve iş makinesi tesisatında yaygın bir bağlantı elemanıdır.

Sık sorulan sorular

SB-2113-KRD için karşı parça nasıl seçilir?

Bu ürünün bir ucu 1/2" BSP, diğer ucu 1/4" BSP bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1/2" BSP dişi nasıl tanınır?

1/2" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1/2" boyutunda inç başına 14 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-2113-KRD teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R1/2-14, Diş Ölçüsü T2 R1/4-19, B 23, C 13, AA 27. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
